THE QUESTION
アンティキティラの機械は何を計算できたのか？ ｜ 太陽・月・日食・暦を動かした仕組み
STORY SO FAR
前回「錆びた塊が「機械」だと分かるまで｜歯車・X線・CTは100年の研究をどう変えたか」で確認した論点を受け、この回ではアンティキティラの機械は何を計算できたのか？ ｜ 太陽・月・日食・暦を動かした仕組みを扱う。
アンティキティラの機械を「古代のコンピュータ」と呼ぶとき、最も重要なのは名称ではない。
入力した日付に応じて、異なる天文周期を歯車比で同時に進め、複数の表示へ変換するという構造である。
電気も電子回路もない。記憶装置もプログラムコードもない。それでも、歯数の異なる青銅歯車を組み合わせれば、回転角の比として周期を保存できる。一つの軸を回すと、別の軸は19年、223朔望月、月の位相などに対応した速度で進む。
これは「空の動きをそのまま再現する」機械ではない。
古代の天文学者が見いだした周期や幾何学的モデルを、歯車列へ変換した計算装置である。
本記事では、現存する歯車、銘文、背面ダイヤル、2005年以降のCT解析から比較的強く支持されている機能に絞る。大部分が失われた前面の惑星表示については、次回の記事で復元モデルとして分離する。
まず「入力」と「出力」を分けて考える
機械の理解を難しくしているのは、天文学用語と歯車名を一度に追おうとするからである。
制御系として単純化すると、構造は次のように考えられる。
入力
人が機械を手で回し、ある日付へ進める。
変換
主歯車から複数の歯車列へ回転が分配され、歯数比によって異なる周期へ変換される。
出力
前面・背面の指針やダイヤルが、太陽・月・月相・暦・食周期・競技祭周期などを示す。
一つの入力を複数の周期へ変換する点が重要である。
現代のPLCなら、一つの現在時刻から複数の演算結果を生成する。アンティキティラの機械では、数値演算の代わりに歯車比が演算器になっている。
歯車比そのものが「定数」になる
二つの歯車が噛み合っているとき、回転数の比は基本的に歯数の逆比で決まる。
たとえば入力側の歯車が64歯、出力側が32歯なら、出力は入力の2倍回る。複数段をつなげれば、それぞれの比を掛け合わせた回転比を作れる。
この原理だけなら古代にも歯車は存在した。
アンティキティラの機械が特異なのは、天文周期に対応する複雑な比を多数の歯車で同時に生成し、表示系へ分配した点である。
歯車の歯数は、単なる加工寸法ではない。
天文学的な周期を機械内部へ保存する数値でもある。
だから研究者は、CTで歯数を数え、歯車列を追い、その比が既知の天文周期と一致するかを検証する。
太陽と月の位置を一つの前面で読む
前面の大部分は失われているが、中心部には円形の表示があり、黄道十二宮に対応する目盛と、暦日を示すリングがあったことが広く受け入れられている。
日付を進めると、太陽と月に対応する指示が異なる速度で動く。
太陽の見かけの年周運動と、月のより速い運動を同じ基準上で比較できるため、両者の相対位置も分かる。
月と太陽が同じ方向へ近づけば新月、反対側へ離れれば満月に近い。
この関係は、後述する月相表示とも結びつく。
ただし、ここで「前面に太陽・月が表示された」という比較的強い部分と、「五惑星までどのようなリングと歯車で表示したか」という復元依存部分は分けなければならない。
月相を機械的に表示する
月は、地球から見ると新月から上弦、満月、下弦を経て再び新月へ戻る。
アンティキティラの機械には、月の位置だけでなく、月相を示す表示も存在したと考えられている。
復元では、明暗を塗り分けた小球などを回転させ、太陽と月の相対位置に応じて見える面を変えることで月相を示す。
重要なのは、月相を別に手入力するのではない点だ。
太陽と月の機械的な相対運動から月相が導かれる。
つまり複数の表示が独立した飾りではなく、同じ入力から連動する一つの計算系になっている。
月は一定速度では進まない
さらに高度なのが、月の不均等運動の再現である。
単純な歯車列だけなら、軸は一定角速度で回る。しかし実際の月の見かけの運動は一定ではない。
古代ギリシャ天文学では、ヒッパルコスに代表される理論が、周転円や偏心円などを用いて月の運動の不均等性を幾何学的に扱った。
2006年のNature論文は、アンティキティラの機械に、この不均等性を機械的に近似する仕組みがあると解析した。
その中心が、偏心した回転とピン・アンド・スロット機構を組み合わせる構成である。
ピンが溝の中を動くと、入力側が一定速度で回っても、出力側の角速度には周期的な増減が生じる。
これは機械設計として非常に重要な点である。
単に「1回転を何分の1へ減速する」だけではなく、一回転の途中で速度を変調するからだ。
現代的に言えば、一定回転を非線形な角度出力へ変換するカム機構に近い発想である。
メトン周期――19年と235朔望月を結ぶ
背面上側の大きな螺旋ダイヤルは、メトン周期を扱う。
メトン周期とは、19太陽年がおよそ235朔望月に等しいという関係である。
月の満ち欠けを基準にした月と、季節を決める太陽年は整数比にならない。そのため太陰太陽暦では、月の周期と季節のずれを調整する必要がある。
19年と235月という近似関係を利用すれば、どの年に閏月を入れるかを含む長期暦を扱いやすくなる。
2008年のNature研究では、上側背面ダイヤルが五周の螺旋として構成され、そこに12の月名が刻まれていたことが詳しく解析された。
この「五周」という形にも意味がある。
一周に全部を詰めるのではなく、螺旋状に複数周へ展開することで235の月区画を読み取れるようにする。
現代の表示器で言えば、限られた盤面上に長い時系列を配置するユーザーインターフェースの工夫でもある。
暦名は単なる装飾ではない
メトン・ダイヤルから読み取られた月名は、コリント系の暦に属する。
これは機能上重要であると同時に、機械の文化的背景を考える証拠にもなった。
ただし、「コリント系月名がある＝コリントで製作された」と単純化してはいけない。
暦を使う地域、注文者、製作地は一致しない可能性がある。2017年の研究では、エピロス系の暦との関係やロードスとの結び付きが再検討されている。
この問題は製作者・製作地を扱う第7回で分けて検討する。
競技祭の周期まで表示した
2008年の研究では、背面上側にある小さな補助ダイヤルについても解釈が更新された。
以前は76年周期のカリッポス周期に関係すると考えられていた表示が、四年周期の競技祭を示すダイヤルと解読された。
そこにはオリンピア祭を含む汎ギリシャ的競技祭に対応する名称が刻まれていた。
これは一見、天文計算とは別の機能に見える。
しかし古代社会では、暦、宗教祭、競技祭、季節は切り離されていない。天体周期を人間社会の時間制度へ接続する表示だったと考えると分かりやすい。
アンティキティラの機械は「天文学者だけが見る宇宙模型」ではなく、暦と社会的時間を結びつける装置でもあった。
サロス周期――食を「日付のパターン」として予測する
背面下側の大きな螺旋ダイヤルは、サロス周期に対応する。
サロスは223朔望月、およそ18年余りの周期で、太陽・地球・月の幾何学的関係が似た状態へ戻るため、日食・月食の系列を扱うのに使える。[1]
アンティキティラの機械では、この223月を四周の螺旋へ配置した。
重要なのは、「未来の日食を現代の天体力学で逐次計算した」わけではないことだ。
周期性を利用し、過去から知られた食のパターンがどの月に再来し得るかを機械的に示す。
2006年・2008年の研究は、この機械がバビロニア天文学で発達した周期知識を利用して食を予測したと整理している。[1]
ここには、ギリシャの幾何学的天文学と、バビロニアの算術的周期が同じ装置の中で結びついた可能性が見える。
食グリフは「起こる／起こらない」だけではない
サロス・ダイヤルの区画には、食に関する記号や文字が刻まれていた。
研究では、それらが日食・月食の種類や時刻などの情報を表していたと解読されている。
つまり表示は単なるランプのON/OFFではない。
特定の月区画へ指針が来たとき、「この時期にこの種類の食が予測される」という付加情報を文字から読める。
機械計算と刻印されたデータテーブルを組み合わせた構造と考えると理解しやすい。
歯車が「どの月か」を選び、盤面のグリフが「その月に何が起きるか」を与える。
現代のシステムで言えば、演算結果をインデックスとして固定データを参照するような構成である。
エクセリグモス――サロスの「8時間ずれ」を補う
一サロスは整数日ではない。
約18年11日と8時間に相当するため、一サロス後には同系列の食が起きても、地球の自転に対して約8時間ずれる。
8時間は一日の3分の1である。
三サロス分、約54年をまとめると、およそ24時間となり、時刻のずれがほぼ一日分へ戻る。この三サロス周期をエクセリグモスと呼ぶ。
アンティキティラの機械には、食予測時刻の補正に関係するエクセリグモス表示があったと解釈されている。
ここでも、機械は「周期がある」ことを示すだけでなく、周期の端数が実際の観測時刻へ与える影響まで扱っていた。
「月」という単位が一つではない
アンティキティラの機械を理解するとき、同じ「月」という言葉でも周期が違うことに注意が必要である。暦や月相で重要なのは、新月から次の新月までの朔望月である。一方、月が恒星に対して同じ位置へ戻る周期は恒星月で、長さは同じではない。さらに月の軌道の近地点や交点に関係する周期も別に存在する。
食が起きるには、新月または満月であるだけでなく、月が黄道面との交点付近にいる必要がある。そのため長期の食周期は、一種類の「月」だけで説明できない。サロス周期が有効なのは、朔望月だけでなく、食に関係する別の月周期もほぼ整数回で揃うからである。
古代の設計者が現代と同じ理論体系・名称を使ったという意味ではない。重要なのは、観測から得られた複数周期の関係を機械へ取り込めたことである。歯車装置は天体を直接測定するセンサーではなく、既知の周期関係を再生するモデルだった。
機械は「観測装置」ではなく「予測モデル」だった
アストロラーベのような観測器具では、実際の星や太陽の位置を測り、その瞬間の情報を得る。アンティキティラの機械は性格が違う。少なくとも現在理解される主要機能は、あらかじめ組み込まれた周期を、設定した日付に応じて展開する。
これは現代の制御で言えば、外部センサーから毎回フィードバックを受ける閉ループ系ではなく、初期条件とモデルから状態を進めるオープンループのシミュレーターに近い。歯車摩耗や初期位置ずれがあれば誤差は蓄積し得るし、実際の天体運動も完全な整数周期ではない。
それでも教育・暦・天文周期の可視化には大きな価値がある。目の前で入力を回すだけで、数年後、数十年後の周期関係を表示できるからである。
螺旋ダイヤルは「長いデータ」を盤面へ詰める方法だった
背面のメトン・ダイヤルとサロス・ダイヤルが螺旋になっていることは、外観上の特徴以上に重要である。
235月や223月を一周の円へ割り付けると、一つの区画が小さくなりすぎ、銘文も読みにくい。そこで複数周の螺旋へ展開し、指針が螺旋に沿って進むようにすれば、限られたケース面積で長期系列を表示できる。
これは機械設計とヒューマンインターフェースの折衷である。計算上は歯車比だけで周期を作れるが、人間が結果を読めなければ装置として成立しない。歯車の設計と盤面の情報設計が一体になっている。
精度は「歯車が細かいほど高い」だけでは決まらない
機械式計算では、理論値に近い歯車比を作ればよいように見える。しかし実機では、歯数を増やすほど直径や加工精度、軸間距離、強度の問題が増える。ケースに収まる寸法も限られる。
設計者は、天文周期への近似精度、歯数、歯車径、配置可能な空間を同時に満たす必要がある。特に多数の周期を一箱に入れるアンティキティラの機械では、ある周期だけを最高精度にするより、複数系統を干渉なく成立させることが重要だったはずである。
この制約は前面惑星機構の復元でも中心問題になる。数学的には正しい比でも、100歯を大きく超える歯車や、他の軸と物理的に衝突する配置なら、原機の候補として弱い。復元研究は天文学だけでなく、ケース内へ実際に収まるかという機械設計の問題でもある。
暦を読むことと天体を読むことが同じ箱に入っている
現代では、カレンダーと天文シミュレーターは別の道具である。しかし古代の太陰太陽暦では、月の満ち欠け、季節、祭礼、閏月の調整が密接に結びついていた。
メトン周期は、月相と太陽年のずれを長期的に整える枠組みを与える。競技祭ダイヤルは、その暦的な時間を社会の行事へ接続する。サロス・ダイヤルは、さらに食という天文現象へ接続する。
このためアンティキティラの機械を「惑星模型」「暦計算機」「食予測機」のどれか一つに限定すると、全体像を失う。複数の時間体系を同じ入力軸へ同期させること自体が設計の中心だったと見る方が自然である。
「日食を予言する機械」という表現の限界
アンティキティラの機械を紹介するとき、「日食を予測した」という説明は分かりやすい。
しかし、それを現代の天文計算ソフトと同じ精度・方式だと考えると誤る。
サロス周期は非常に有効だが、すべての食が同じ場所で見えるわけではない。食の可視域は地球上を移動し、実際の観測条件には緯度・経度など多くの要因が関係する。
機械が示すのは、周期に基づく食の可能性や性質であり、現代の数値積分による局地的な食予報とは異なる。
それでも、2000年以上前の機械が長期周期を歯車と盤面へ符号化し、人の手で未来側へ回して読めるようにしたこと自体が重要である。
手で「未来」と「過去」を動かせる
アンティキティラの機械の魅力の一つは、時間を機械的に動かせることにある。
手動入力を先へ回せば、将来の日付に対応した天文表示へ進む。逆方向へ回せる構造であれば、過去側の関係も追える。
天体そのものを観測して待つ必要はない。
機械内部の周期モデルを回すことで、ある日付の太陽・月・暦・食周期の関係を盤面上へ呼び出す。
これは天文表を読む行為と似ているが、表の行を探す代わりに歯車が対応する位置へ指針を移す。
情報表現が「文字の表」から「機械の位置」へ変換されているのである。
この装置は時計なのか
時計に似た歯車があるため、アンティキティラの機械を「古代の時計」と呼びたくなる。
しかし、通常の時計のように脱進機で自動的に一定速度を刻み続ける装置と考えるのは適切ではない。
基本的には人が操作して日付を設定し、その日付に対応する天文・暦情報を読む計算装置と理解する方が近い。
つまり主目的は「今この瞬間の時刻を連続表示する」ことではなく、選んだ日時に対する周期関係を機械的に計算・表示することにある。
この違いが、「時計仕掛けのような機械」と「時計そのもの」を分ける。
何が比較的確実で、何がまだモデルなのか
機能を整理するときは、確度を分ける必要がある。
比較的強く支持されるのは、
- 太陽と月に関する表示
- 月相
- 月の不均等運動を扱う機構
- 19年・235月のメトン周期
- 223月のサロス周期
- 食情報
- 競技祭の周期表示
などである。
これらは現存歯車、背面ダイヤル、銘文の複数証拠が対応している。
一方、前面の五惑星表示は銘文から存在が強く示唆されるが、その歯車列の大部分が失われている。具体的にどの歯数と配置で実現したかは復元モデルへの依存が大きい。
したがって本記事では、前面惑星機構を「確定した歯車列」としては扱わない。
「計算結果」は指針だけでなく刻字とセットで読む
この装置では、歯車列だけにすべての情報を持たせていない。歯車は指針を該当区画へ運び、区画に刻まれた月名、食グリフ、説明文字が結果の意味を補う。これは合理的な設計である。種類や説明まで歯車だけで符号化しようとすれば機構はさらに複雑になる。固定情報は盤面へ刻み、周期的な選択だけを機械化することで、部品点数を抑えながら情報量を増やせる。
したがって「機械部分」と「銘文」を別々に見るより、両方を一つのユーザーインターフェースとして読む方が実態に近い。CTで銘文解読が進んだことが、歯車解釈まで変えた理由もここにある。

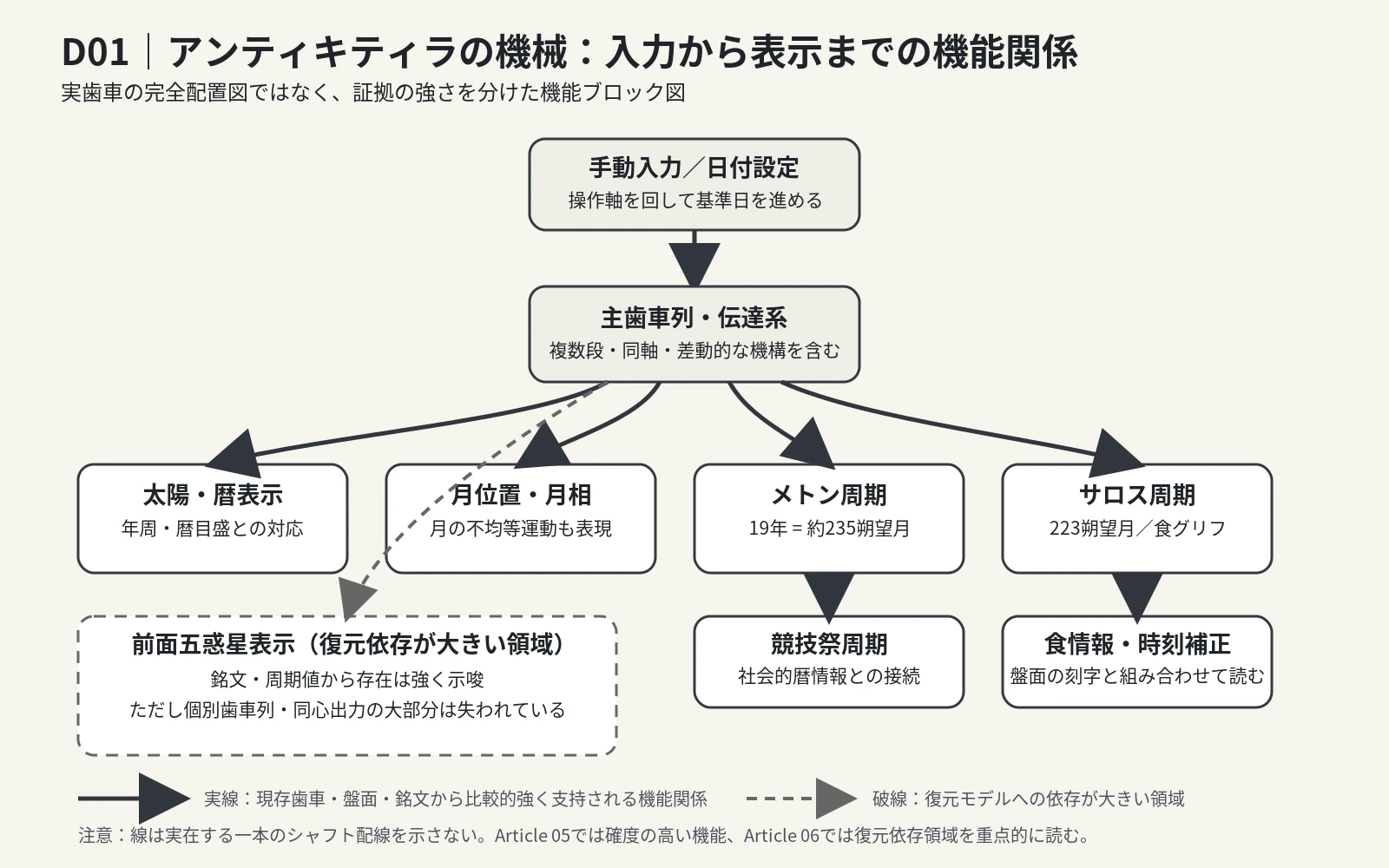

D01｜入力から表示までの機能関係
このシリーズで使用するD01図は、個々の歯車を完全復元する図ではない。
目的は、機械の情報の流れを整理することにある。
手動入力／日付
↓
主歯車列
├─→ 太陽・暦表示
├─→ 月位置・月相・月の不均等運動
├─→ メトン周期（19年／235月）
├─→ 競技祭周期
└─→ サロス周期（223月）→ 食グリフ／時刻補正
※前面五惑星の具体的な歯車列は、失われた部分が多いため復元モデルとして別扱いこの図の線は「一本の実在シャフトがそのまま分岐している」という実装図ではない。
機能関係を示す概念図であり、実際の歯車配置は複数段の歯車列・同軸構造・周転機構から成る。
検証ポイント｜機能について混同しやすい点
「アンティキティラの機械は現代の時計のように自動運転していた」
そうではない。基本的には手動で操作し、設定した日付に対応する天文・暦情報を表示する機械と理解される。
「歯車だけで日食の場所まで正確に予測した」
言いすぎである。サロス周期に基づく食の系列と情報を扱うが、現代の局地的な食予報と同じではない。
「メトン周期は19年＝235日である」
誤り。19年と約235朔望月の対応である。
「オリンピア祭ダイヤルは天文学とは無関係な飾りだった」
単なる装飾とは言えない。暦周期と社会的な競技祭周期を結びつける時間表示の一部だった。
「前面の五惑星用歯車はすべて現存している」
誤り。前面の大部分は失われており、惑星機構の具体的配置は復元研究の対象である。
まとめ――歯車が計算し、盤面が結果を見せる
アンティキティラの機械の核心は、歯車の数そのものではない。
古代の天文学者が知っていた周期を歯数比と機構へ置き換え、人が一つの日付を与えると、複数の時間尺度を同期して表示できるようにしたことである。
太陽年、月の満ち欠け、月の不均等運動、19年のメトン周期、223月のサロス周期、競技祭の四年周期。[1]
互いに長さの違う周期が、一つの箱の中で歯車として結びついていた。
現代の意味でCPUを持つコンピュータではない。それでも、入力、固定された演算関係、複数の出力を備え、未来の日付へ機械的に状態を進められる。
「古代のアナログ計算機」という表現が使われる理由はここにある。
そして、この説明で比較的確度が高いのは主として背面と太陽・月の機構である。
次回は、より難しい前面へ進む。銘文は五惑星を示す。しかし歯車の多くは失われた。2021年のCosmosモデルは、残存断片、周期数値、機械的な空間制約から、失われた前面をどこまで再構成できたのか。その証拠と推定の境界を検討する。
FACT CHECK｜出典・参考資料
- [1] Freeth, T. et al. (2006), “Decoding the ancient Greek astronomical calculator known as the Antikythera Mechanism,” Nature 444, 587–591
- [2] Freeth, T. et al. (2008), “Calendars with Olympiad display and eclipse prediction on the Antikythera Mechanism,” Nature 454, 614–617
- [3] National Archaeological Museum, “Science historian — The Mysteries of the Mechanism of Antikythera.”
- [4] Jones, A. (2018), “Our current knowledge of the Antikythera Mechanism,” Nature Astronomy
- [5] Freeth, T. et al. (2021), “A Model of the Cosmos in the ancient Greek Antikythera Mechanism,” Scientific Reports 11, 5821
