1985年9月1日にタイタニック号の残骸が確認された後、調査船Knorrはすぐ帰港したわけではない。WHOIによれば、残り4日間にArgoのビデオ撮影とANGUSの35mm撮影が続けられた。[1] その結果、ボイラーだけでなく、船首部、船尾部の一部、甲板構造、cargo crane、crow’s nest、食器、石炭、その他の散乱物が記録された。[2]
ただし、ここで注意すべきなのは、1985年に「場所を発見したこと」と、wreck siteの全体構造を精密に理解したことは同じではないという点である。1985年は曳航式Argo/ANGUSによる広域・初期記録の年で、翌1986年にAlvinとJason Jr.を使った近接観察が行われた。[3] 後世に有名になった船内映像や接近写真の多くを1985年の発見航海へ逆輸入すると、何がいつ分かったのかを誤る。
1985年にまず分かったのは「一体の船体ではない」という現場構造
Titanicは海底に完全な一隻として着座していたわけではなかった。船首と船尾は分離し、その間や周囲に多数の残骸が散乱していた。発見前の探索戦略では、このdebris fieldが手掛かりとして使われ、発見後にはwreck siteの構成要素そのものとして観察対象になった。[1][4]
WHOIの1985年写真アーカイブには、ボイラー、船首左舷側、crow’s nest、cargo crane、船尾の一部、ワインボトル、石炭と食器などが記録されている。[2] これらは、発見直後のチームが「船がある」という一点だけでなく、周囲の散乱物や構造物の種類を認識していたことを示す。
一方、写真一覧だけからwreck site全体の正確な配置を読み取ることはできない。各写真は限られた視野であり、撮影位置・向き・時刻を航法記録と統合して初めて地図になる。1985年の航海ではその基礎データが集められたが、後年の精密なsite mapと同じ完成度を想定すべきではない。
船首は比較的recognizable、船尾はより複雑だった

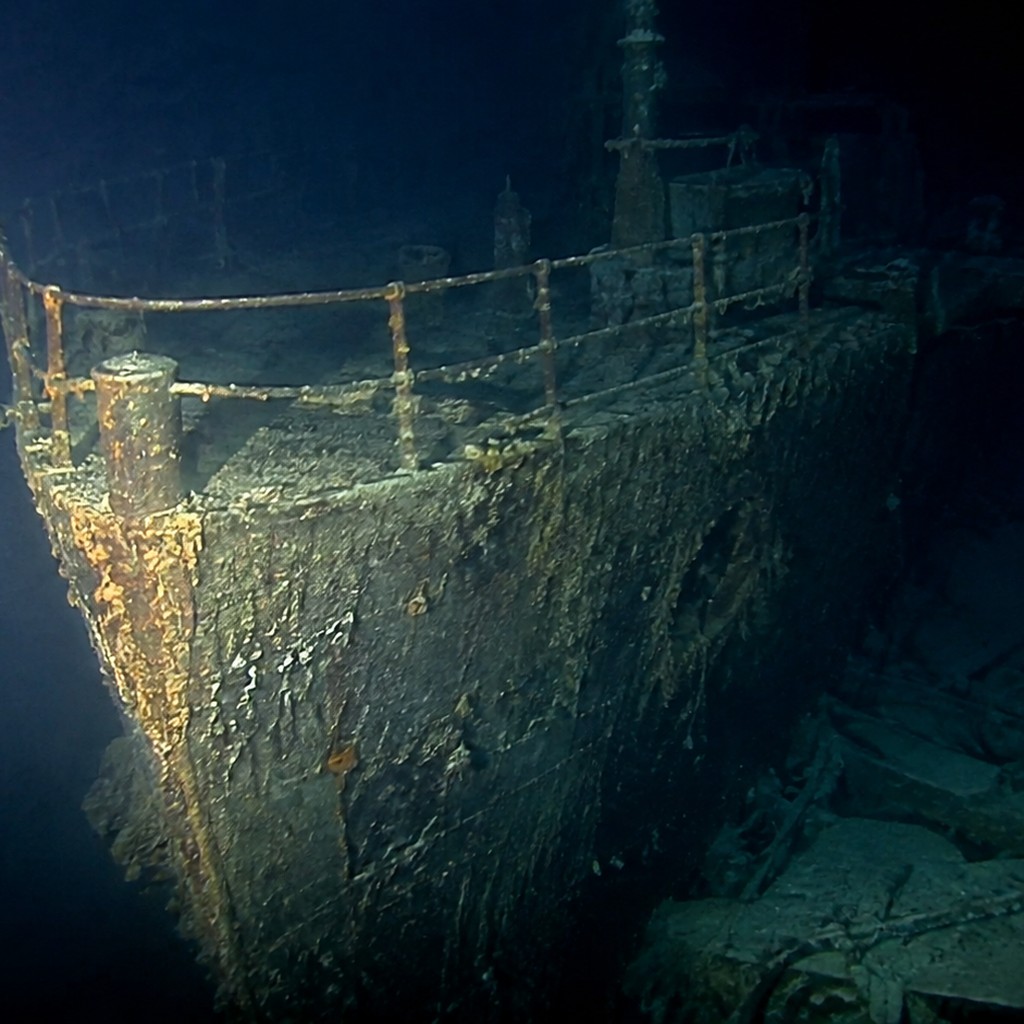

WHOIのfirst photosには、Titanicの船首左舷側、capstan、anchor chain、cargo craneなど、船の構造を識別しやすい写真が含まれている。[2] 船首部は船尾部に比べ、比較的まとまった形を残しており、後の映像でもTitanicの象徴的な姿として繰り返し使われる。
船尾は沈没過程で大きく損傷し、海底で複雑な状態になっている。1985年写真にもstarboard quarterの一部が記録されているが、船首のように全体形状を直感的に把握するのは難しい。[2] この違いは、発見後のsite reconstructionで同じ観測方法が全区域に同じ情報量を与えないことを意味する。
構造がまとまっている区域では、カメラ映像から船体部位を同定しやすい。破砕が激しい区域では、局所部材、地形、残骸分布を多数の画像からつなぎ合わせる必要がある。したがって「wreckを撮影した」と「wreckの構造を理解した」の間には解析工程がある。
debris fieldは「発見の道しるべ」から「事故現場の情報」へ変わった
探索中のdebris fieldは、主要船体へ到達するためのproxy signalだった。発見後は、その分布自体が沈没・破断・海底衝突の結果を残す物理的証拠になる。食器、石炭、機器、船体片など、異なる質量・形状の物体がどこにあるかは、wreck siteの形成過程を考える材料になる。
ただし、1985年の発見航海だけで沈没過程のすべてを逆算できたわけではない。海底で見える最終配置から、海面での破断時刻、下降姿勢、流れの影響を一意に決めることは難しい。後年の詳細調査や物理解析が必要になる。
本CASEでは、debris fieldを「船が完全に二つに割れた証拠」など一つの結論へ直結させず、1985年時点で観察されたsite structureとして扱う。事故原因そのものは1912年の別テーマであり、CASE085の中心は1985年の発見・観測技術にある。
Argoの映像とANGUSの写真は役割が違う
1985年のsite reconstructionでは、ArgoとANGUSのデータ特性を分ける必要がある。Argoはリアルタイム映像で海底を連続して追えるため、残骸がどう続くか、主要構造へどう近づくかというsequenceを把握しやすい。一方、ANGUSの35mm写真は回収・現像が必要だが、静止画として細部を読みやすい。[1][5]
連続映像は「どこからどこへ移動したか」を理解するのに強く、静止画は「この地点に何があったか」を詳しく見るのに強い。両者を航法データと結び付ければ、時間順の観測を空間配置へ変換できる。
この作業は、動画フレームを並べるだけではない。同じ物体を別角度から撮影している可能性、曳航体の向き、海底高度、カメラ画角を考慮しなければならない。site mapは複数観測を統合した派生成果であり、生データそのものではない。
1985年に「内部」を見たわけではない
Titanicの内部映像として有名なものには、階段周辺や室内へ小型ROVが進入する映像がある。しかし、それは1985年のArgoではない。WHOIの1986年再訪では、有人潜水艇Alvinと小型ROV Jason Jr.が使われ、wreckへ接近し、Alvinが入れない場所へJason Jr.を入れる試験が行われた。[3][6]
1985年のArgoは深海曳航式システムであり、wreck内部へ入る機体ではない。主要目的は発見と外部からの初期記録だった。1986年には位置が既知になっているため、探索問題から近接inspection問題へ目的が変わる。機体も運用も別物である。
この区別は記事品質上重要である。後世の高品質映像が有名になると、それが「発見時に撮影された映像」と誤って記憶されやすい。CASE085では、1985 discovery、1986 first human return、1987以降のIFREMER/Nautile等の調査を別フェーズとして扱う。
1986年の再訪で、観測スケールが一段変わった
WHOIによれば、1986年7月、発見から約9か月後にDeep Submergence Laboratoryチームがwreck siteへ戻り、AlvinとJason Jr.を使った調査を行った。[3] 1985年のArgoが海底上空を曳航される広域観測だったのに対し、Alvinは人間をwreck近くまで運び、Jason Jr.はさらに狭い区域を近接撮影できた。
この変化は、地図の縮尺を変えることに似ている。1985年はwreck siteの位置と大きな構成をつかむ縮尺、1986年は個々の構造・内部・腐食状態を詳細に見る縮尺である。広域mapがなければ近接潜航の目標設定が難しく、近接観察がなければ広域映像だけでは細部を解釈できない。
WHOI Oceanusの2012年記事では、1985年と1986年の画像を基に、Ballard、Elazar Uchupi、William Langeらがwreck siteの初期の本格的な考古学的site planを作成したと紹介されている。[7] これは、精密mapが「1985年の発見夜に完成した」のではなく、複数航海のデータを統合して形成されたことを示す。
1985年データの限界は「失敗」ではなく設計上の境界
Argoがwreck内部へ入れないことや、1985年だけで精密mapが完成しなかったことを性能不足と見る必要はない。装置の目的が違うからである。Argoは広域探索とリアルタイム確認を優先し、6,000m級で長時間曳航できるよう設計された。[5] 狭い通路への進入や対象物への接近は、別の機体に任せる方が合理的である。
一台ですべてを行うと、設計要求が矛盾する。広域探索では高速・長時間・広視野が必要だが、内部観察では小型・高機動・近接照明・衝突回避が必要になる。1985→1986の流れは、用途ごとにプラットフォームを分けるモジュール設計に近い。
そのため、1985年の成果を評価するときは「どこまで近づけたか」ではなく、「未知だったwreckの位置を確定し、主要構造とdebris fieldを初期記録し、翌年の精査に必要な基礎情報を作ったか」で見るべきである。
写真一枚の位置関係を過剰解釈しない
WHOIの写真アーカイブは貴重だが、公開写真のcaptionだけからwreck site全体を再構成するのは危険である。写真は選択された一部であり、全撮影順序・全航法データ・カメラ姿勢を含むわけではない。たとえばボイラー写真が有名だからといって、その写真だけで船体からの距離や向きを正確に決めることはできない。
site reconstructionには、画像のfeature matching、撮影位置、方位、スケール、重複領域、海底地形の整合を取る必要がある。1985年の技術者・研究者は、映像と写真を後から整理し、1986年の近接観測と組み合わせてsite理解を深めた。[7]
RCFの記事で図解を作る場合も同じである。公開写真を並べて推測した配置を「1985年公式map」として表示してはいけない。mapを使うなら、出典のあるsite plan、または「概念図」と明示した模式図に分ける必要がある。
「発見直後に分かったこと」をレベル別に整理する
1985年航海の成果は三段階で整理できる。
第一はidentity。ボイラーなどの特徴から、発見したwreckがTitanicであると判断できた。第二はsite structure。船首、船尾、debris fieldなど、wreckが一体ではなく複数区域から成ることを観測した。第三はdocumentation。Argo映像とANGUS写真を残し、後続調査で比較・再訪できるデータを作った。[1][2]
一方、1985年だけでは限定的だったのがfine inspectionである。内部構造、細部の腐食、狭い場所、詳細な三次元位置関係は、翌年以降の近接観察・マッピングで深まる。これを明示すれば、「1985年に何が分かったか」を過大にも過小にも評価しない。
site mapを作るには、画像だけでなく「対応付け」が必要になる
wreck siteを地図にする仕事は、写真を貼り並べる作業ではない。各画像について、撮影時刻、曳航体の推定位置、カメラの向き、海底高度、視野、同じ物体が別画像に写っているかを対応付ける必要がある。船首のcapstanやanchor chainのように特徴が明瞭な構造はlandmarkとして使いやすいが、散乱物や破砕した船尾では同じ物体を別角度から見ても形が大きく変わる。
さらに深海曳航では位置誤差がある。海面の研究船位置からArgoの海底位置を推定するため、曳航系の遅れやケーブル形状を考えなければならない。画像Aと画像Bを同じ座標系へ置くとき、数メートル〜数十メートルのずれが生じれば、局所配置の解釈に影響する。後年の精密な地図と比較するときは、1985年の航法精度を現在のGNSS/AUV surveyと同一視できない。
このため、初期site planは「観測された特徴を一つの空間モデルへ統合した成果」であり、絶対座標の完全な復元ではない。WHOI Oceanusが1985年と1986年の画像を組み合わせて初期の本格的site planを作ったと説明するのは、この統合工程が必要だったからである。[7]
船首・船尾・debris fieldは、情報の読みやすさが違う
船首部は大きな外形が比較的保たれ、anchor chain、capstan、cargo craneなど、設計図や歴史写真と対応させやすい特徴がある。[2] そのため画像のidentityやorientationを決めるlandmarkとして扱いやすい。
一方、船尾部は強く破壊され、構造が押し潰されているため、同じ方法で「ここが何デッキのどこ」と即断するのは難しい。破断面や落下した部材が複雑に重なり、海底への衝突で元の位置関係が変わっている可能性もある。1985年写真に船尾の一部が写っていても、それだけで全体構造を復元できない。
debris fieldはさらに別の情報を持つ。個々の物体のidentityより、どの種類の物体がどの区域に集中するか、船首・船尾からどの方向へ広がるかという分布が重要になる。つまり、船首はlandmark、船尾は複雑なstructure problem、debris fieldはdistribution problemとして読む必要がある。
1985年の写真は「保存状態」の第一基準にもなる
発見直後の映像・写真は、後の劣化を評価するbaselineとしても価値を持つ。wreckは深海にあっても静止しているわけではなく、腐食、生物活動、海流、構造崩壊、人為的接触などで状態が変化する。後年の調査写真と1985年記録を比較すれば、どの構造がいつまで残っていたかを検討できる。
ただし、異なる年の画像比較ではカメラ位置・画角・照明が違う。ある構造が「見えない」からといって消失したとは限らず、撮影角度が違うだけかもしれない。baselineとして使うには、同一特徴を確実に対応付ける必要がある。
CASE085ではwreck劣化そのものを主題にしないが、1985年データが後年調査の基準点になったという意味は重要である。発見航海の成果は「見つけた」という一回性のニュースだけではなく、以後の比較研究に使える最初期データセットを作ったことにもある。
観測した事実と沈没過程の解釈を分ける
wreck siteを見ると、船体の破断や残骸分布から1912年の沈没過程を推定したくなる。しかし、最終配置だけから過去の運動を一意に復元するのは逆問題である。同じ最終位置を生む経路が複数あり得る。船体がどの高度で破断したか、各部がどの姿勢で落下したか、下降中にどれだけ流されたかは、観測だけで直接見た事実ではない。
そのため記事では、「1985年に船首と船尾が別位置にあり、debris fieldが存在することを観測した」と、「その配置は沈没時にこう形成された」という解釈を分ける。後者には追加の構造解析・物理モデル・後年調査が必要になる。
RCFのFact Checkでは、現場写真が示すもの以上の因果を画像captionへ載せない。たとえば食器や石炭が写っている事実は確認できても、その物体が船のどの区画から、どの瞬間に、どの軌道で落ちたかは別問題である。
1986年再訪は「1985年が足りなかった」からではなく、質問が変わったから
発見後にAlvin/Jason Jr.で戻った理由を、「Argoではよく見えなかったから」とだけ説明するのは不正確である。1985年に解いた問いは「wreckはどこか」「Titanicであることをどう確認するか」「siteの大枠はどうなっているか」だった。位置が確定すると、次の問いは「船体にどこまで接近できるか」「細部や内部はどうなっているか」「新しい小型ROVは機能するか」へ変わる。[3]
WHOIは1986年の12回のAlvin潜航について、Jason Jr.という新しいROVの評価が主要目的だったと説明している。[3] つまり、Titanicは再び深海技術のtest siteでもあった。1985年と同じ質問を同じ方法で繰り返したのではなく、既知のwreckを使って次の技術段階を試した。
この連続性を見ると、Titanic発見は一回の成果ではなく、deep-submergence technology developmentのsequenceに位置づけられる。SARで広域音響、Argoでリアルタイム探索、ANGUSで写真記録、Alvin/Jason Jr.で近接・内部観察へと、観測スケールが段階的に細かくなった。
1985年に作られたのは「完成地図」ではなく、再訪できる現場だった
最も本質的な成果は、未知の海底にあったwreckを、再び行ける調査地点へ変えたことである。発見前、Titanicは広い候補海域のどこかにある対象だった。発見後は、航法データ、映像、写真、主要landmarkを持つ具体的なsiteになる。
この変化によって、1986年以降の潜航は「探索」ではなく「計画された観察」として設計できる。どの区域へAlvinを近づけるか、Jason Jr.をどこへ入れるか、どの構造を比較撮影するかを事前に考えられる。発見とは、対象を見つけるだけでなく、後続研究がアクセス可能な座標系へ載せることでもある。
wreck siteを「一点」で表すことの限界
地図上ではTitanic wreckを一個のピンで示すことが多い。しかし実際のsiteは船首、船尾、debris fieldを含む面積を持つ。探索時にはピン位置が必要でも、考古学・事故解析では分布全体が対象になる。
この違いは1985年の発見方法そのものに現れている。チームは一点の船体より先にdebris fieldへ入り、その分布を追って主要部へ到達した。つまりwreck siteの「面」としての性格が、発見アルゴリズムに直結していた。
発見後は逆に、面として得た情報を位置図へ整理する必要がある。対象を点として見つけ、面として理解するのではなく、面の兆候から入り、複数の主要点を確認し、再び面として地図化するという順序だった。
「1985年に分かった範囲」を過大にも過小にも評価しない
1985年データだけではwreck内部や全構造を精密に把握できなかった。しかし、それを理由に「場所しか分からなかった」とするのも誤りである。公開された写真だけでも、ボイラー、船首、船尾の一部、甲板設備、散乱物など複数のsite featureが確認できる。[2] さらにArgoの連続映像とANGUS写真は、翌年の潜航計画へ使える基礎記録になった。
逆に、後年の精密mapや高精細映像から得た知識を1985年チームがその場で持っていたかのように書くのも誤りである。歴史的な技術能力を評価するときは、各時点で取得できたデータ、解析できた範囲、後から追加された知識を分ける必要がある。
この時間境界を守ることで、「発見」と「理解」の差が見える。発見は現場を研究可能にする入口であり、wreck siteの理解は複数年にわたって更新される。
1985年と1986年を分けると、技術進化が見える
1985年はArgo/ANGUS、1986年はAlvin/Jason Jr.。この一年差は単なる「再訪」ではなく、観測技術の階層が変わったことを示す。広い海底を長時間見るシステムから、人間と小型ROVが対象へ接近するシステムへ移った。[3][6]
WHOIはこの一連の航海を、深海撮像・遠隔観測技術の発展と結び付けている。[8] Titanicという著名な対象が注目を集めた一方、工学的には未知海域探索→対象発見→近接精査というworkflowが実証された。
次の記事では、技術から組織へ視点を移す。IFREMER、WHOI、Robert Ballard、Jean-Louis Michel、Jean Jarry、米海軍は、それぞれ何を担ったのか。発見を「一人の功績」か「一国の成功」へ単純化せず、資料ごとの記述差も含めて整理する。
1985年の初期像を「完成したwreck map」と読まない
発見直後の航海で得られたのは、wreckの存在、主要構造、周辺の残骸帯を理解するための最初の観測だった。[1][2] そこから船首・船尾・散乱物の位置関係をより詳細に読み解く作業は、翌1986年のAlvin/Jason Jr.再訪や、その後のmappingへ続いていく。[3][7]
したがって、後世に作られた高精度なwreck mapや鮮明な近接映像を1985年の認識へ逆投影しないことが重要である。発見年に分かったことと、後続調査で分かったことを分離すれば、観測解像度が段階的に上がっていった過程そのものが見える。
FACT CHECK｜出典・参考資料
- Woods Hole Oceanographic Institution, “1985 discovery of RMS Titanic.” https://www.whoi.edu/ocean-learning-hub/ocean-topics/ocean-human-lives/underwater-archaeology/rms-titanic/1985-discovery-of-rms-titanic/
- Woods Hole Oceanographic Institution, “First photos from the discovery of the Titanic.” https://www.whoi.edu/?visual_whoi_item=first-photos-from-the-discovery-of-the-titanic
- Woods Hole Oceanographic Institution, “1986 return to the RMS Titanic.” https://www.whoi.edu/ocean-learning-hub/ocean-topics/ocean-human-lives/underwater-archaeology/rms-titanic/1986-return-to-the-rms-titanic/
- NOAA National Marine Sanctuaries, “Previous Missions to Titanic.” https://sanctuaries.noaa.gov/maritime/titanic/past_expeditions.html
- Woods Hole Oceanographic Institution, “Ships and technology used during the Titanic expeditions.” https://www.whoi.edu/ocean-learning-hub/ocean-topics/ocean-human-lives/underwater-archaeology/rms-titanic/ships-technology/
- Woods Hole Oceanographic Institution, “Woods Hole Oceanographic Institution releases rare video footage from the first submersible dives to RMS Titanic,” 2023. https://www.whoi.edu/press-room/news-release/woods-hole-oceanographic-institution-releases-rare-video-footage-from-the-first-submersible-dives-to-rms-titanic/
- Woods Hole Oceanographic Institution / Oceanus, “The Quest to Map Titanic,” 2012. https://www.whoi.edu/oceanus/feature/the-quest-to-map-titanic/
- Woods Hole Oceanographic Institution, “RMS Titanic.” https://www.whoi.edu/ocean-learning-hub/ocean-topics/ocean-human-lives/underwater-archaeology/rms-titanic/
RCF検証ノート
本記事では1985 discovery cruiseと1986 return expeditionを分離した。1985年にArgo映像とANGUS写真でボイラー、船首、船尾の一部、散乱物等が記録されたことはWHOIアーカイブで確認した。1986年のAlvin/Jason Jr.による近接・内部観察は比較対象としてのみ使用し、1985年の成果へ混入していない。wreck siteの初期site planは1985・1986双方のデータ統合に基づくというWHOI Oceanusの説明を採用し、公開写真だけから独自の精密配置を推定していない。
最終確認：2026年9月20日
