ヒンデンブルク号の外皮は「ロケット燃料」のように燃えたのか――Incendiary Paint Theoryを検証する

映像で外皮が燃えていることと、外皮が事故を始めたことは別である

ヒンデンブルク号の事故映像を見ると、銀色の外皮が炎に包まれ、燃える布片のようなものも確認できる。したがって「外皮はまったく燃えなかった」という説明は成り立たない。一方で、外皮が燃えたという事実から、その外皮が最初に着火し、さらに巨大な飛行船を数十秒で失わせた主燃料だったと結論することもできない。

この違いが、後世に提唱されたIncendiary Paint Theoryを検証する際の出発点になる。この説は、ヒンデンブルク号の外皮に塗られたdope、すなわち布地を張り、耐候性を与えるための塗布材に着目した。アルミニウム粉末や赤色の酸化鉄系材料が使われていたこと、外皮と金属骨格の電気的関係、事故後の映像で明るい炎が見えることなどを組み合わせ、外皮こそが点火と急速な燃焼拡大の中心だったと考える。

しかし、この説明には複数の段階が含まれている。外皮が燃焼可能だったこと。事故中に実際に燃えたこと。最初に外皮が着火したこと。外皮の火が水素より先に進んだこと。外皮の燃焼速度が実際の火炎進行を支配したこと。そして水素が事故の急速な進行に主要な役割を持たなかったこと。これらはすべて別の主張であり、一つが成立しても残りが自動的に成立するわけではない。

そこで、材料組成、自然な電気放電による着火可能性、燃焼速度、写真・映像との整合性を順番に確認する。

1938年の公式報告が記録した外皮は、単なる「銀色のペンキ」ではない

米国の1938年事故報告は、外皮について比較的簡潔だが重要な記述を残している。船体の外皮は、荷重条件に応じて綿布または麻布で作られ、その外側には数層の「Cellon」と、アルミニウム粉末を含む混合物が塗られていた。さらに船体上部では、紫外線から布を保護するため、布の内側に赤い塗料が施されていたとされる。

ここで「Cellon」という歴史的な商品・材料名を、現代の化学名へ無条件に置き換えるべきではない。後世の技術論文では、Cellonをcellulose acetobutyrateあるいはcellulose acetate butyrateとして説明する。一方、Addison BainとWm. D. Van Vorstの1999年論文では「cellulose butyrate acetate」という語順の表記も現れる。用語は近いが、史料ごとの表現を保った方が安全である。

もう一つ重要なのが「paint」と「dope」の違いだ。一般向けには塗料と呼べるが、飛行船や航空機の布外皮に使うdopeは、単なる装飾用ペンキではなく、布を張り、耐候性を与え、表面特性を整えるための処理材である。この外皮処理系に金属粉が含まれていたこと自体は史料で確認できる。問題は、それがどの程度燃えやすく、どのような反応を起こし得たかである。

BainとVan Vorstは、外皮を事故の中心に置く理論を組み立てた

1999年のBainとVan Vorstの論文は、外皮説をかなり具体的な因果連鎖として提示している。彼らは、Lakehurstで回収されたとされる実物外皮試料を入手し、NASAのMaterials Science Laboratoryで電子顕微鏡と赤外分光による分析を行ったと記す。またZeppelin社の資料や関連史料も調べたとしている。

彼らの論文では、綿布の上に最初の酸化鉄層があり、その後にアルミニウム粉末を含むcellulose butyrate acetate系のdopeが複数回塗られたと説明される。そして、こうした組成全体を「十分なロケット推進薬になり得る」と表現した。

理論の電気的部分も重要である。Bainらは、布パネルの取付け構造とdopeの電気抵抗によって外皮が金属骨格から十分に導通せず、着陸時の静電的な状態変化によって外皮に電荷が蓄積し、最終的に外皮から骨格へ電流が流れる過程でdopeが着火したと考えた。

その後、燃えた外皮、木製部材、室内材料などへ火が広がり、急速な大火災になったというのが彼らの筋書きである。つまり原説は、「アルミニウム粉末が入っていたから危険」という一行の説明ではない。材料、電気的絶縁、放電、着火、表面火炎の伝播を組み合わせた仮説である。

ただし、Bain論文の材料層と後世の再現試料には一致しない部分がある

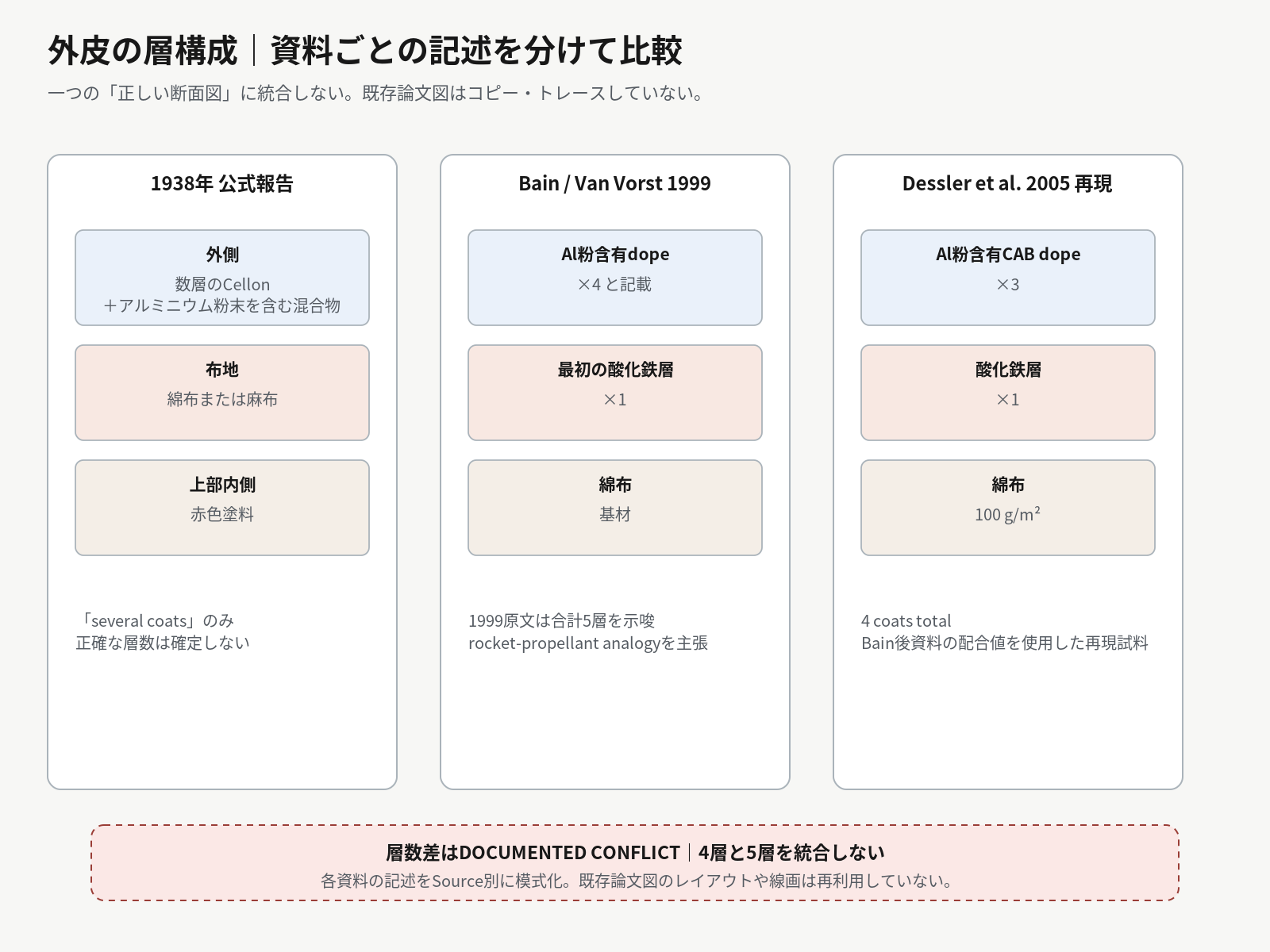

ヒンデンブルク号外皮の塗布層について、Bain 1999とDessler 2005再現試料の層数差を示した模式図 — 資料ごとの外皮層構成の比較。Bain 1999とDessler 2005再現試料の層数差は統合していない。

原説を公平に扱うには、後世の反論側の試料も「完全なHindenburg複製」とみなさない方がよい。

BainとVan Vorstの1999年論文をそのまま読むと、最初に酸化鉄の層を塗り、その後にアルミニウム粉末を含むdopeを4回塗ったように読める。つまり合計5層を示唆する。

一方、A. J. Dessler、D. E. Overs、W. H. Applebyが2005年に公表した再現試験では、上部外皮を再現する試料を「4 coats」とし、第1層に酸化鉄、続く3層にアルミニウム粉末を含ませている。彼らはBainが後の資料で示した配合値を用いたとしているため、同じ理論群の資料内でも再現に使われた塗布回数が1999年論文の文章と一致していない。

1938年の公式報告は「数層のCellonとアルミニウム粉末を含む混合物」「上部内側の赤色塗装」とするだけで、この4層か5層かという後世資料の差を解決できない。

したがって、再現試料の試験結果は重要だが、その歴史的再現精度には限界がある。この限界を残したうえで、それでも燃焼速度の差がどの程度だったかを見る必要がある。

「アルミニウムが入っている」と「ロケット燃料である」は同じではない

Bainらが外皮をロケット推進薬になぞらえた理由の一つは、アルミニウム粉末が含まれていたことである。アルミニウムが固体ロケット推進薬の燃料成分として使われること自体は事実である。

しかし、ロケット推進薬はアルミニウムだけで成立しない。たとえばSpace Shuttleの固体ロケットブースターでは、アルミニウムに加えて、燃焼に必要な酸素を内部から供給する酸化剤として過塩素酸アンモニウムが含まれ、さらにバインダーや硬化剤などが特定の比率で混合される。酸化剤を内部に持つため、外気から酸素を取り込まなくても燃焼を維持できる。

これに対し、後世の材料検討でHindenburgのdope基材とされたcellulose acetate butyrate系は、それ自体がロケット推進薬と同じ酸化剤を持つ系ではない。アルミニウムという一成分が共通しているだけで、燃料、酸化剤、バインダー、配合比、混合状態、燃焼圧力が異なる。

そのため、「アルミニウム粉末がある」という事実から「材料系全体が固体ロケット推進薬として機能した」と結論することはできない。ロケットとの比較は、材料名ではなく燃焼機構まで含めて行う必要がある。

thermiteという説明も、アルミニウムと酸化鉄があるだけでは成立しない

Incendiary Paint Theoryをめぐる後世の議論では、thermiteとの類似も語られてきた。ただし、今回確認したBainとVan Vorstの1999年論文本文には「thermite」という語は見当たらない。thermiteは、DesslerがBainやRichard Van Treurenによるより広い理論資料を整理する中で挙げている前提である。

thermite反応では、アルミニウムと酸化鉄が適切な比率で、十分に接触・混合している必要がある。Desslerらは、Bain側の後の配合値を用いて計算し、Hindenburgの外皮処理に存在した酸化鉄とアルミニウムはthermiteに必要な比率ではなく、さらに両者が同一層に均一混合されていたのではなく、別の塗布層に分かれていたと指摘した。

また、もし上部だけに酸化鉄を含む層があり、それが大規模なthermite型燃焼を支配していたなら、上部と下部の燃え方に強い境界が現れるはずだという視覚的反論も提示されている。ただし、事故映像の外観だけで化学反応を完全に否定することはできない。

ここで言えるのは限定的である。アルミニウムと酸化鉄という成分名が両方存在することだけでは、thermite反応を立証できない。比率、混合状態、接触、反応生成物といった追加証拠が必要であり、今回確認した資料は大規模で持続的なthermite反応を支持していない。

最も強い反論は、材料名よりも燃焼速度だった

外皮説の中心的な前提を最も直接に試せるのがburn rateである。もし外皮の燃焼が船体上を火炎が進む主な駆動力だったなら、その表面処理材は事故で見られた速度に近い速さで燃え進む必要がある。

Dessler、Overs、Applebyは、綿布とcellulose acetate butyrate系dope、アルミニウム粉末、酸化鉄を用いた再現試料を作り、10センチメートルを燃え進む時間を測定した。

上部外皮を再現したとする試料では、10センチメートルの平均燃焼時間が68.3秒だった。これは約0.146センチメートル毎秒である。同じ速度が一定だと仮定して200メートル進む時間を単純計算すると約37.9時間になる。

さらに興味深いのは、無塗装の綿布が29.4秒で10センチメートルを燃え、彼らの上部外皮再現試料より速かったことである。少なくともこの試験条件では、アルミニウム粉末を含むdopeが綿布を「爆発的に速く燃える表面」へ変えたとは言いにくい。

もちろん、小さな水平試料の線形燃焼と、巨大飛行船上で水素、風、構造、上昇流を伴う火災は同じ条件ではない。したがって37.9時間という数字を「実物も必ず37.9時間かかる」と読むのは誤りである。重要なのは、試料単体の表面燃焼速度と、外皮だけで数十秒級の伝播を説明するために必要な速度の間に、わずかな補正では埋まらない大きな差があることだ。

実物外皮を燃やした映像も、再現試料と近い速度を示した

Desslerらは再現試料だけでなく、Bain自身がテレビ番組で実物Hindenburg外皮として燃やした小片の映像も解析した。

この試料には裏面へ赤色の酸化鉄系材料がにじんで見えたため、上部側の外皮だと推定された。DesslerらはBainの指の大きさを目安に試料寸法を見積もり、映像の時間を計測した。その結果、約1センチメートル燃え進むのに7秒ほどかかったと推定している。単純に200メートルへ延長すると、およそ39～40時間に相当する。

これは再現試料の約37.9時間と近い。ただし、この実物試料評価には明確な制約もある。試料の寸法は映像からの推定で、燃焼時間もテレビ映像から測っている。Desslerら自身が試料を独立入手し、化学組成を再分析したわけでもない。試料の回収後の保管履歴、正確な船体位置、汚染の有無も今回確認した資料だけでは完全に追跡できない。

それでも、Bain側が実物として提示した試料の燃焼映像が、後世の再現試料と同程度の遅い燃え方だったことは、表面塗布材だけが高速な火炎伝播を担ったという前提にとって無視しにくい。

さらに可燃性の高い材料へ置き換えても、数十秒には近づかなかった

Desslerらは、Hindenburgで使われた材料だとするcellulose acetate butyrate系だけでなく、より可燃性の高いcellulose nitrateを基材にした比較試料も作った。これは「Hindenburgがcellulose nitrateで塗られていた」という主張ではない。外皮説に有利な、より燃えやすい条件を意図的に作る試験である。

酸化鉄とアルミニウムを含むcellulose nitrate系試料では、10センチメートルを約20.8秒で燃えた。実際の再現試料より速いが、それでも200メートルへ単純延長すると約11.6時間になる。

この結果も、試験片と実機の条件差を消すものではない。ただし「もし歴史的dopeがもっと可燃性の高い硝化綿系だったなら、数十秒で船体長を燃え進めただろう」という反論にはならない。少なくとも同じ測定方法では、より激しい比較材料にしても時間スケールは数時間単位だった。

「34秒」と公式報告の「32秒」を同じ時間として扱ってはいけない

燃焼速度の議論では時間定義にも注意が必要である。Desslerらは、火災が船を覆う時間の比較に34秒という数字を使用している。

一方、1938年の米国公式報告で固定できるのは、最初に炎が見えた時点から主船体が地面へ接触するまでの推定32秒である。ドイツ報告はほぼ同じ区間を約半分の1分としている。

「主船体が地面へ接触した時刻」と「炎が船体を消費したと表現する時刻」は同じイベント定義ではない。そのため34秒を公式32秒へ置き換えたり、逆に32秒をDesslerらの200メートル表面伝播計算へそのまま入れたりするべきではない。

Desslerら自身の34秒と200メートルという前提を使って再計算すると、上部外皮再現試料の線形燃焼速度との比は約4,000倍になる。実物試料映像からの推定でも同程度である。ここでは正確な倍率より、「数％や数倍ではなく、桁が大きく違う」という点が工学的に重要になる。

自然な静電火花が外皮そのものへ着火したという前提にも反論がある

外皮説は、燃焼速度だけでなく最初の着火方法も説明する必要がある。Bainらは外皮と金属骨格の間の電気的絶縁と帯電を重視し、静電的な放電がdopeを着火したと考えた。

Desslerの2004年の定量解析は、この特定モデルを別の角度から批判している。事故時の外皮は雨や高湿度で湿っていたため、表面の電気抵抗は乾燥時より低下する。彼は、自然な静電放電はBainの理論が必要とする「塗膜内部を表面に平行に進む」経路を取りにくく、利用可能な単一パネル由来の火花エネルギーも、湿った固体塗膜を着火させるには小さすぎると計算した。

彼の上限モデルでは、単一パネルに蓄えられる火花エネルギーは0.01ジュール程度以下とされ、乾いた固体材料の着火でもこれより大幅に大きなエネルギーが必要だと見積もられた。湿った表面なら、まず水分を加熱・蒸発させるための追加エネルギーも必要になる。

ただし、これは1937年に事故現場で測定された火花エネルギーではない。後世の物理モデルによる上限計算である。また、この批判が対象にしているのは「外皮塗膜そのものを自然な静電火花で着火するBain型モデル」であり、前の検証で扱った「漏洩した水素・空気混合気へ静電放電が点火する」という別のモデルとは区別しなければならない。

落雷で穴が開いても外皮火災へ広がらなかったという履歴も使われた

Desslerは、ヒンデンブルク号が運航中に何度か落雷を受け、外皮に穴が開いたことがありながら、外皮全体の火災へ発展しなかったという記録も外皮着火説への反論に使っている。

この比較の意味は、落雷が絶対に火災を起こさないということではない。むしろ、短時間の強力な放電が布とdopeへ穴を開けても、周囲の塗布材が自律的に燃え広がらなかった事例があるという点にある。

一方で、事故当日は外皮の近くに水素・空気混合気が存在したと推定されている。したがって、落雷履歴から「静電放電は事故に無関係だった」と結論することもできない。外皮固体の着火と、可燃性ガス混合気の着火では必要条件が異なるからである。

ここでも、外皮を点火対象とするモデルと、水素・空気混合気を点火対象とするモデルを分ける必要がある。

明るい炎は、水素が燃えていなかった証拠にはならない

Bainらは、事故映像が明るく「花火のような」炎を示していることを、ほぼ無色に近い水素炎とは異なると考えた。また炎が下方向にも見えることや、火災初期に船尾がすぐ落ちなかったように見えることを、水素がまだ主に燃えていなかった根拠として用いた。

しかし、実際の事故では水素だけが孤立して燃えるわけではない。外皮、ガスセル材料、内部の布や木材、油類その他の可燃物が火炎中に入れば、明るい可視光を出す。さらに、固体や構造材が無色に近いガス炎の中で加熱されれば、ガスランタンのmantleのように火炎を視認しやすくする効果もあり得る。

したがって「黄色や橙色の炎が見えた」から「水素は燃えていなかった」とは言えない。同時に、その明るい炎の一部が外皮や他の材料の燃焼によるものであることも否定する必要はない。

炎の色は、外皮が火災へ参加していたこととは整合する。しかし、主なエネルギー源が何だったかを映像の色だけで決めることはできない。

下方向の炎も、単純な「水素なら上へ」の一行では評価できない

水素は空気より軽く、燃焼ガスも強く上昇する。そのため、自由空間で漏れた水素火炎が上方へ向かいやすいという一般論は正しい。しかし、巨大な飛行船の内部と表面で起こる火災は、単純な一本の上昇炎ではない。

ガスセルが破れれば、内部から水素が複数方向へ流れる。火災自身が強い上昇流を作り、周囲の空気と炎を巻き込む。機体は沈下し、姿勢も変わる。外皮や内部材料も同時に燃える。こうした流れ場の中では、映像上の一部の炎が下方向に見えることだけで、どの燃料が最初に燃えたかを識別することはできない。

Desslerらは、事故映像に見える縦方向の火炎境界がガスセル区画と対応するように見えることを、水素火災と整合する証拠として挙げている。これも映像解釈であり、化学測定ではないが、少なくとも「表面塗膜の火炎だけが連続的に前進した」という単純モデルとは異なる観察である。

つまり視覚証拠は重要だが、映像から直接材料化学を読み取ることはできない。色、方向、船体姿勢はいずれも複数の物理要因に影響される。

Graf Zeppelin IIの変更は「原因を認めた証拠」とまでは言えない

BainとVan Vorstは、事故後に建造が続けられたLZ 130 Graf Zeppelin IIで、外皮関連の変更が行われたことも理論の補強材料にした。彼らは、dopeに難燃目的のcalcium sulfamateが加えられ、アルミニウム粉末がより燃えにくく導電性の高いbronzeへ変更され、外皮を固定するramie cordもgraphite処理されて導電性が高められたと報告している。

これらの変更が事実なら、Zeppelin側が火災安全性と静電気対策を重視したことは示す。しかし、事故後にリスク低減設計を追加したことは、「変更前の材料だけが事故原因だった」と会社が認めたこととは同義ではない。

Bainらはさらに、Zeppelin関係者が真の原因を知りながら水素を公に非難した可能性について複数の動機を推測している。今回確認できた1999年論文では、それらは「perhaps」として提示された推測であり、独立した動機証拠ではない。

したがって、LZ 130の変更は事故後の安全設計上の重要な文脈として残るが、それを秘密の原因認定や隠蔽の証明として扱うことはできない。

では外皮は事故でどんな役割を持ったと考えられるのか

ここまでを二択にすると、かえって証拠を失う。

外皮が燃焼可能だったことは否定しにくい。事故映像でも外皮や周辺材料が燃えており、後世の試験でも綿布とdopeは外部火炎にさらされれば燃える。したがって、外皮は目に見える炎を作り、熱を加え、局所的な火災拡大へ寄与した可能性が高い。

一方、外皮そのものが自然な静電火花で最初に着火したというBain型の特定経路は、直接観測されていないうえ、後世の定量解析から強い反論を受けている。さらに、再現試料と実物試料の映像解析で得られた表面燃焼速度は、外皮だけが数十秒級の火災進行を駆動したとする前提より桁違いに遅い。

ロケット推進薬という比較も、アルミニウムという共通成分だけでは成立しない。専用酸化剤の有無、配合比、混合状態、燃焼圧力が違う。thermiteについても、酸化鉄とアルミニウムの存在だけでは不十分で、比率と接触状態が必要である。

したがって、外皮説が提示した重要な問題――外皮の材料、電気特性、燃焼寄与を無視してはいけないという問題提起――は残る。しかし「外皮が燃えた」という事実から「外皮が最初の点火対象であり、主燃料であり、急速な船体喪失を単独で駆動した」までを一続きにするには、証拠の空白が大きい。

水素を完全に免責するには、外皮の議論だけでは足りない

BainとVan Vorstはさらに強く、事故は水素の責任ではなく、ヘリウムを使っていても起こったと結論づけた。

しかし、この主張を外皮材料だけから導くことはできない。これまでの検証では、火災前に船尾上部へ水素・空気の可燃混合気が形成されたという公式推定、火災後に後部の浮力が急速に失われた事実、電気的放電が可燃混合気へ点火したという公式の有力推定がそれぞれ独立して残っている。

一方で、外皮や内部材料が可視炎や二次火災へ寄与したことも、これらと矛盾しない。水素と外皮は「どちらか一方しか燃えない」関係ではないからである。

ここで必要なのは、外皮説をゼロか百かで判断することではなく、事故連鎖のどの段階にどの程度寄与したかを分けることである。外皮の着火、外皮の燃焼、可視炎への寄与、熱放出への寄与、火炎前線への寄与、そして機体の急速な浮力喪失は別々に評価できる。

事故全体について「最終的に何が起きたのか」を確定するには、これまで固定した機体構造、最終飛行、進入、火災シーケンス、水素漏洩、点火源、そして今回の外皮材料評価を一つの因果連鎖へ戻して比較する必要がある。

参考文献

United States Civil Aeronautics Authority, The Hindenburg Accident, 1938. 資料を確認（到達確認済み）
Smithsonian National Postal Museum, The Hindenburg Disaster, institutional exhibition. 資料を確認（到達確認済み）
U.S. Department of Commerce, Bureau of Air Commerce, Report of Airship Hindenburg Accident Investigation (reading transcript), 1937. 資料を確認（到達確認済み）
German Investigation Commission, Report on the Hindenburg accident (English reading transcript), 1937. 資料を確認（到達確認済み）

検証ノート

確認した事項：外皮塗料説と水素燃焼説明をめぐる後年の技術的論争。^[1]^[2]^[3]^[4]

資料の読み分け：公的・博物館・公文書・査読資料が一致する範囲をSUPPORTEDとして採用した。反対説を削除せず、公式調査と後年論文の証拠の種類を分けた。

直接引用：本記事では原文の長い直接引用を追加せず、検証可能な範囲を要約し、出典との対応を示した。

ヒンデンブルク号爆発事故｜巨大飛行船はなぜ着陸直前に炎上したのか第7回全8回 全8回を見る
