トリエステはどうやって約11km潜れたのか ｜ ガソリン浮力・耐圧球・鉄バラストの仕組みはどのような仕組みで成立・進行したのか。
STORY SO FAR
前回「バチスカーフ・トリエステとは何だったのか｜1960年、有人艇がチャレンジャー海淵へ到達するまで」で確認した論点を受け、この回ではトリエステはどうやって約11km潜れたのか ｜ ガソリン浮力・耐圧球・鉄バラストの仕組みはどのような仕組みで成立・進行したのか。を扱う。
1960年1月23日、バチスカーフ「トリエステ」はチャレンジャー海淵の海底へ到達した。
約11km級の深さまで人間を運んだ、と聞くと、まず「どれほど頑丈な船体だったのか」と考えやすい。
しかし、トリエステの設計を見ると、発想は少し違う。
艇全体を巨大な耐圧容器にしたのではない。
人間が入る空間だけを小さな鋼球として極端に強くし、その鋼球を、海水より軽い液体を入れた巨大な浮力体の下に吊るした。そして沈むための重さとして大量の鉄粒を積み、浮上するときにはその鉄粒を捨てた。
つまりトリエステは、
「強い殻の潜水艦」ではなく、「沈められる液体浮力体＋小型耐圧球＋捨てられる重量」で成立する垂直移動システム
だった。
この構造は一見すると単純である。
しかし約11kmの深海では、普通の潜水艦で使える方法がそのまま通用しない。圧縮空気を使って大きなバラストタンクから水を押し出すには、周囲の水圧を上回る圧力が必要になる。深度が増すほど必要圧力は巨大になり、そのための空気タンクや配管も重くなる。
トリエステは、この問題を別方向から解いた。
浮上するときに「軽くする」のではなく、最初から浮きたがる艇を作り、沈むときだけ捨てられる重りを持たせた。
さらに、その重りは電磁石で保持された。
電源が切れたら、重りは落ちる。
つまり重大な電源故障は、少なくとも浮力制御の観点では「そのまま海底へ沈み続ける方向」ではなく、「浮上する方向」へ作用する。
現代の制御設計でいうフェイルセーフの考え方が、機械構造そのものに組み込まれていた。
今回は、この仕組みを工学的に分解する。
結論：トリエステは「圧力に耐える部分」と「浮く部分」を分離した
トリエステの設計を理解する最も重要なポイントは、すべてを同じ構造で解決しようとしなかったことである。
必要な機能を分解すると、概ね次のようになる。
- 人間を1気圧程度の環境で守る → 鋼製耐圧球
- 艇全体を浮かせる → ガソリン浮力体
- 沈ませる → 鉄粒バラスト
- 浮上する → 鉄粒を捨てる
- 電源故障時に浮上側へ移行する → 電磁石保持式バラスト
- 海面で十分な浮力を持たせる → 前後の水バラストタンク
- 深度を微調整する → 鉄粒の段階放出
- 海底を見る → アクリル系観測窓＋外部照明
- 横方向に移動する → 小型電動プロペラ
この役割分担によって、各構造はそれぞれ得意な仕事だけを担当できる。
耐圧球は「浮くこと」を求められない。
巨大な浮力体は「内部を1気圧に保つこと」を求められない。
バラストは回収しなくてもよい。
深海で圧縮空気を使って巨大なタンクから水を追い出す必要もない。
これが、バチスカーフという方式の合理性である。
なぜ艇全体を耐圧船体にしなかったのか
深海で最初に問題になるのは圧力である。
海面では約1気圧だが、深く潜るほど水圧は増加する。チャレンジャー海淵級では1,000気圧を大きく超える圧力環境になる。
米海軍の技術解説では、約35,800ft級の深度に対して、およそ16,000psi級の静水圧が設計上の問題として示されている。
もし艇全体を人間が自由に歩き回れる大きな1気圧空間にしようとすれば、巨大な面積の船殻がこの圧力差を受ける。
しかも構造が大きくなるほど重量も増える。
重量を増やせば、それを浮かせるためにさらに浮力が必要になる。
浮力を増やすには艇体がさらに大きくなる。
この循環は、極深海艇では致命的になる。
そこでトリエステでは、人間を守る耐圧空間を「必要最低限の球」にした。
球形は外圧を各方向へ均等に受けやすい。
円筒や箱形のように方向によって応力状態が大きく異なる構造より、均等な外圧に対して有利である。
ただし、厚い鋼球は非常に重い。
米海軍系の資料では、トリエステに使われた耐圧球は外径約7ft級で、極深海用にKruppで製造された球はより厚肉化されていた。
つまり、
圧力問題を解くと、次は重量問題が発生する。
トリエステの設計は、この重量問題を「船殻を薄くする」ことで解かなかった。
別の巨大な浮力体で持ち上げた。
耐圧球は「艇体」ではなく、吊り下げられた生命維持容器だった

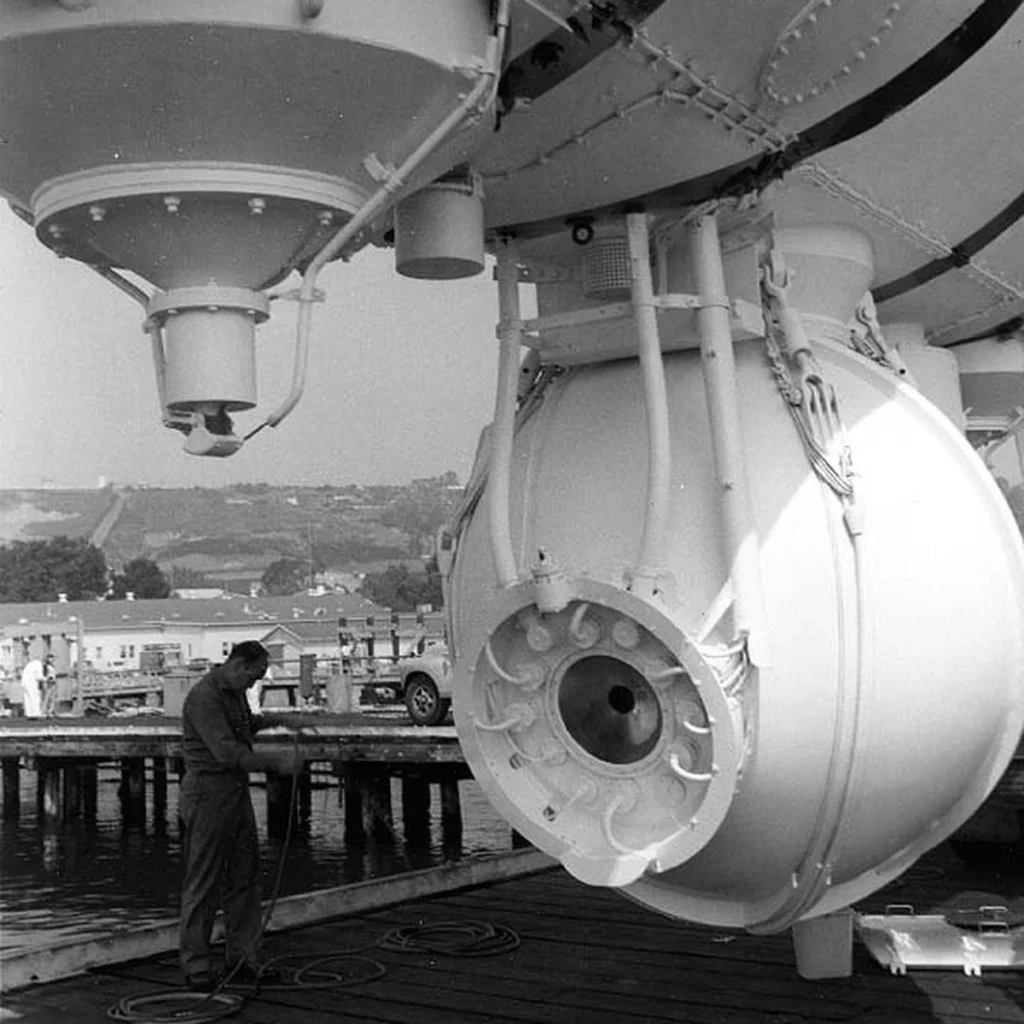

外観写真を見ると、トリエステの下側中央に球形の構造物が見える。
これが乗員用の耐圧球である。
ウォルシュとピカールがいたのは、上部の長大な浮力体の内部ではない。
この小さな球の中だった。
上部から垂直なアクセスシャフトを通って耐圧球へ入り、ハッチを閉鎖して潜航する。
耐圧球の役目は、外圧を受け止めながら内部を人間が生存できる圧力に保つことだった。
そのため、艇の他の多くの部分とは設計条件が根本的に違う。
浮力体や外部機器は、可能なら内部外部の圧力を等しくしてしまえばよい。
しかし乗員区画だけはそうできない。
海水を入れて圧力を均衡させたら、人は生存できないからである。
したがってトリエステで最も重く、最も構造的に重要なのが耐圧球だった。
1953年から使われたTerni製の球は相当な深度能力を持っていたが、Project Nektonではさらに深いチャレンジャー海淵を狙うため、より強力なKrupp製球へ交換された。
米海軍の1964年の技術回顧では、従来のTerni球は約20,000ft級を想定していた一方、Challenger Deepを狙うためには厚肉のKrupp球が必要になったと説明されている。
ここで注意したいのは、トリエステという名前が同じでも、1953年の初期状態と1960年1月のProject Nekton仕様が完全に同じではないことである。[3]
浮力体、耐圧球、装備は改修されている。
そのため「トリエステの仕様」として資料に出てくる寸法や容量が食い違うことがある。
これは単純な資料ミスではなく、構成変更の影響を含む。
なぜガソリンを浮力材にしたのか
トリエステの巨大な上部構造は、外見だけを見ると潜水艦の船体のように見える。
しかし主な役割は、居住空間でも耐圧船殻でもない。
浮きである。
内部には大量の航空用ガソリンが入れられた。
ガソリンを燃料として大量に積んでいたわけではない。
海水より密度が低い液体なので、浮力材として使っていた。
ここが、気球から発想したピカールの設計思想とつながる。
空中では周囲より軽い気体を使う。
水中では周囲の海水より軽い物質を使う。
しかし「海水より軽ければ何でもよい」わけではない。
深海では周囲圧力が極端に高くなるため、気体を浮力体として使うと大きく圧縮される。
一方、液体は気体に比べると圧縮されにくい。
ガソリンは海水より軽く、しかも極端な外圧下でも気体ほど体積が激減しない。
この性質が、深海用浮力材として重要だった。
浮力体そのものを「1気圧の耐圧容器」にしない
ここにはもう一つ重要な設計判断がある。
大量のガソリンを入れる浮力体を、耐圧球のような超厚肉構造にはしなかった。
もし浮力体内部を1気圧に維持したまま11kmまで沈めれば、巨大な外圧を浮力体全体で受けることになる。
そんな構造を鋼板で作れば、非常に重くなる。
それでは浮力体の意味がなくなる。
そこでトリエステの浮力体では、海水を出入りさせて内外圧をほぼ等しくする考えが使われた。
米海軍の1964年資料では、降下中にガソリンが海水より大きく圧縮され、その体積減少分へ海水が流入すると説明されている。
つまり浮力体の外板は、「1気圧の内部を守る圧力容器」ではない。
内外がほぼ同じ圧力になるので、必要なのは主としてガソリンを保持し、形状を維持し、海上運用に耐える構造である。
これにより浮力体を比較的軽くできる。
トリエステの設計では、
圧力差を受ける部位は小さくする。圧力差を受けなくてよい部位は海圧と均衡させる。
という分離が徹底されていた。
現代の深海機器でも、電子機器やモーターを油漬けにして周囲圧力と均衡させる設計思想が使われることがある。
すべてを巨大な圧力容器へ入れるより、圧力を受け流した方が合理的な場合があるからだ。
ただしガソリンは深く潜るほど縮む
液体は気体ほど圧縮されない。
しかし「全く圧縮されない」わけではない。
米海軍の技術回顧では、トリエステのガソリンは降下中、海水より大きな割合で体積が減少すると説明されている。
さらに、深海は低温である。
温度変化も液体の体積に影響する。
ガソリンの体積が減ると、その分だけ浮力が減る。
浮力が減れば艇はより重くなり、降下速度が増す。
ここでバチスカーフ特有の制御が必要になる。
トリエステは、深く潜るほど「自然に同じ速度で沈む」機械ではない。
圧力と温度によって浮力条件が変化するので、途中で重量を調整しなければならない。
そのために搭載されたのが鉄粒バラストである。
鉄粒バラストは「沈むための重り」であり「浮力調整用アクチュエータ」でもあった
トリエステには、円錐状のホッパーに大量の鉄粒が積まれていた。
この鉄粒は、単に海底へ沈むための固定ウェイトではない。
潜航中に少しずつ捨てることができた。
降下開始時には、艇を負浮力にするため十分な鉄粒を保持する。
深度が増し、ガソリンが収縮して浮力が減ってくると、降下が速くなりすぎないよう鉄粒を少し捨てる。
目的深度へ近づけば、さらに重量を減らして降下速度を抑える。
海底から離れるときには、より多くの鉄粒を捨てて正浮力にする。
つまり鉄粒は、現代の制御でいえば連続可変ではないものの、艇の浮力状態を調節する制御出力だった。
米海軍系資料には、パイロットが少量ずつ鉄粒を放出できたという記述がある。
1959年の技術解説では、深くなるにつれてガソリン体積が減るため、おおむね一定深度ごとに鉄粒を捨てて補償する運用が説明されている。
トリエステが約11kmの降下を成立させたのは、最初に浮力計算を一度行って終わりではなく、潜航中に艇の浮力状態を継続して調整できたからである。
最も重要な安全設計：鉄粒を「電磁石で保持する」
トリエステの安全設計で特に重要なのが、バラスト保持方式である。
鉄粒は、電磁石によってホッパー出口に保持されていた。
電磁石へ電流が流れている間、鉄粒は保持される。
電流を切れば鉄粒が落ちる。
この方式には明確な意味がある。
深海で電源が完全に失われた場合を考える。
通常の機械なら、電源喪失によってポンプ、モーター、電磁弁などが動かなくなり、制御不能になる。
もし浮上に「電動ポンプで何かを動かす」ことが必須なら、全電源喪失は極めて危険である。
しかしトリエステでは逆だった。
電源が失われる → 電磁石が保持できない → 鉄粒が落ちる → 艇が軽くなる → 正浮力が増える → 浮上する。
米海軍の回顧資料は、この方式を明確に“fail safe”と説明している。
これは制御設計として非常に重要な発想である。
安全側の最終動作に、正常な電源や複雑な制御を必要としない。
故障そのものを、安全状態へ遷移するトリガに使っている。
もちろん、これだけですべての事故を防げるわけではない。
耐圧球が重大破損すれば浮上以前の問題になる。
浮力体そのものが失われれば、バラストを捨てても十分な正浮力を得られない可能性がある。
バラスト放出経路が物理的に閉塞すれば、電磁石を切っても鉄粒が落ちない。
したがって「電源が切れても絶対安全」という意味ではない。
しかし、少なくとも電気系統の全喪失を「沈み続ける方向」にしないという設計は、極深海艇にとって合理的だった。
通常潜水艦のバラストタンクと何が違うのか
一般的な潜水艦では、メインバラストタンクへ海水を入れて潜航し、浮上時には圧縮空気などで海水を排出する考え方が使われる。
浅い深度なら、この方式は非常に合理的である。
しかし深度が増えるほど、海水を外へ押し出すために必要な空気圧も増える。
周囲が1,000気圧級なら、タンクから海水を排出するには、それを上回る圧力を発生させなければならない。
そのための高圧ガスを大量に積めば、容器は重くなる。
バチスカーフが狙うのは、通常潜水艦の運用深度とは桁の違う領域である。
そこでトリエステでは、
水を押し出して軽くするのではなく、固体バラストを捨てて軽くする。
という方式を採った。
この方式なら、深海の外圧に逆らって大量の液体を排出する必要がない。
重力によって鉄粒を落とせばよい。
極端な深度ほど、この単純さが強みになる。
海面用の水バラストタンクは別に存在した
では、トリエステには普通の水バラストタンクがなかったのか。
そうではない。
浮力体の前後には水バラストタンクがあり、海面上での予備浮力や潜航開始に使われた。
海面では水バラストタンクを排水して浮力を増やす。
潜航時にはタンクをベントして海水を入れ、艇を重くする。
この水バラストと、深海で段階的に捨てる鉄粒バラストは役割が違う。
整理すると、
- 水バラスト：主に海面運用・潜航開始
- 鉄粒バラスト：深海での浮力制御・浮上・非常浮上
- ガソリン：恒常的な正浮力源
である。
トリエステを「バラストを捨てて浮く艇」とだけ説明すると、海面での運用を含む浮力系全体が見えなくなる。
1960年仕様のガソリン量とバラスト量は、資料によって数字が違う
トリエステの仕様を調べると、ガソリン容量や鉄バラスト量に複数の数字が出てくる。
NHHCの一般解説では、艇の大部分に約22,000ガロンの航空用ガソリンが入っていたとされる。
一方、1964年の米海軍Proceedingsの記事では、TriesteとTrieste IIの比較表でTriesteのガソリン量を35,000ガロンとしている。
また、鉄バラストについても「16 tons」「約10 tons」「各ホッパー9 metric tons」など、資料や時期によって数字が揺れる。
この差を、すぐに「どれかが間違い」と判断するのは危険である。
トリエステは1953年の進水から1963年まで同じ構成で使われた機械ではない。
米海軍取得後に改修され、Project Nekton前にはKrupp球への交換と浮力体側の変更が行われた。
さらに、潜航目的や運用時期によって搭載量が変わりうる。
1964年の米海軍記事は、Project Nekton後からThresher捜索まで実際にTriesteの運用に関わった海軍士官による回顧であり、改修後の実運用値を含んでいる可能性が高い。
したがって本CASEでは、
「トリエステの一生を通じた固定仕様」
として一つの数値だけを断定しない。
記事ごとに、どの時期・どの構成を指しているかを確認する。
今回重要なのは量の厳密値より、システムとしての関係である。
大量の軽い液体が正浮力を作る。
大量の捨てられる鉄が負浮力と調整余裕を作る。
その差を操縦することで、艇は深海を上下した。
耐圧球には、できるだけ「穴」を開けたくない
厚い鋼球を作っても、そこへ無制限に配管や窓を開ければ弱点が増える。
深海用耐圧容器では、貫通部は重要な設計要素になる。
1964年の米海軍技術記事では、Terni球について、ドア、観測窓、電気配線の貫通部が主要な開口として説明されている。
Project Nektonで使われたKrupp球も、基本的な課題は同じである。
乗員が出入りするハッチが必要。
外を見る窓が必要。
外部のライト、モーター、ソナー、カメラ、計測器へ電気を送る配線が必要。
深度や水温など外部情報を内部へ入れる必要もある。
しかし開口を増やすほど、シール、絶縁、応力集中、漏水の問題が増える。
実際、Project Nekton前の試験では、Krupp球の接合部から漏水する問題が発生している。
Krupp球は一体鍛造ではなく複数部分を高精度に組み合わせた構造で、試験潜航の段階でシール系に対策が必要になった。
この事実は重要である。
「5インチ級の厚い鋼があれば終わり」ではない。
極限圧力では、母材の強度だけでなく、
- 分割面
- ハッチ
- 観測窓
- ケーブル貫通部
- シール
- 接着・締結
- 寸法精度
まで含めて耐圧システムになる。
観測窓はなぜアクリル系材料だったのか
深海艇では、外を見るための窓が必要になる。
しかし窓は、金属球に設ける大きな弱点にもなる。
普通の板ガラスを薄い窓として取り付ける発想では、極深海圧力には耐えられない。
トリエステでは、Plexiglasとして知られるアクリル系透明材が使われた。
形状も単純な平板ではない。
厚いテーパー形状、すなわち円錐台状に近い構造とし、外圧が高まるほど座面へ押し付けられる方向に荷重を受ける。
1964年の米海軍記事では、Terni球の観測窓について内側の視認径が約4in、窓材自体は約5.9in厚の切頭円錐形だったと説明されている。
Project Nekton用Krupp球の詳細寸法と完全に同一とは限らないが、基本原理は共通している。
透明な「板」を鋼球にはめ込むというより、
厚い透明な栓を圧力で座面へ押し込む
という考え方である。
この観測窓周辺で1960年1月23日の潜航中に損傷が生じたことは、第5回で詳しく扱う。
外部機器は「耐圧容器に入れる」か「圧力を均衡させる」
乗員球の内部は1気圧に保つ。
しかし外部機器まで全部1気圧容器へ入れると、重量とサイズが増える。
そこで深海機器には別の方法が必要になる。
外圧に耐えるケースへ入れる。
あるいは、内部を絶縁油などで満たし、周囲海水と同程度の圧力へして圧力差を小さくする。
1964年の米海軍記事では、バッテリーや電気機器の一部が油を満たした区画で海圧にさらされる構成、またモーターやリレー箱の圧力補償について説明されている。
これはトリエステの後期運用やTrieste IIへ発展する部分を含むが、考え方として重要である。
深海で問題なのは「高い圧力」そのものだけではない。
内外の圧力差である。
人間のいる球は圧力差を受け止めるしかない。
だが人間が入らない機器なら、内部圧力を周囲へ近づけることで構造負担を減らせる場合がある。
この設計思想は、深海機器全体の基本原則の一つになっていく。
横へ進む能力はあったが、主役ではなかった
トリエステには電動プロペラがあり、完全な「自由落下・自由浮上だけのカプセル」ではない。
海底付近で向きを変えたり、限定的に移動したりする能力を持っていた。
しかし、その能力は通常の潜水艦と比べれば小さい。
巨大で抵抗の大きい浮力体を持つため、高速移動には向かない。
1964年の米海軍資料では、原型Triesteの水中速度・航続性能の制限が明確に述べられている。
これは設計上の失敗というより、優先順位の結果である。
トリエステが最優先したのは、
- どこまでも深く潜れる
- 人間を生存させる
- 海底を見る
- 確実に浮上する
ことであり、
- 高速で水平移動する
ことではなかった。
そのため艇の「操縦」は、航空機や通常潜水艦のような三次元機動というより、深度制御が中心になる。
鉄粒を少し捨てる。
浮力が変わる。
降下速度が変わる。
海底へ近づいたら音響測深で高度を確認する。
必要ならプロペラで位置や向きを調整する。
この組み合わせで潜航を成立させていた。
制御工学として見ると、トリエステは「重力方向を使った安全系」だった
トリエステを現代の制御システムとして整理すると興味深い。
制御対象
艇の鉛直方向の運動。
主な状態量
- 深度
- 海底までの高度
- 降下／上昇速度
- 浮力状態
- ガソリン体積
- バラスト残量
操作量
- 水バラスト
- 鉄粒バラスト放出
- ガソリン系の調整
- 推進器
センサー・観測
- 深度／圧力
- エコーサウンダー
- 観測窓
- ソナー
- 通信
安全系
- 電源断で鉄バラスト保持解除
- 正浮力側へ遷移
- 複雑な能動操作を要求せず浮上
ここで特徴的なのは、安全状態への移行に重力を使っていることである。
電磁石はバラストを「落とさないため」に電力を使う。
つまり正常運転時にエネルギーを消費して危険側の状態を維持し、電源がなくなれば安全側へ戻る。
産業設備の安全回路で例えるなら、「励磁している間だけ運転許可が成立し、断線・停電で安全側へ落ちる」考え方に近い。
当然ながら深海艇と機械安全回路をそのまま同一視はできない。
しかし設計思想は共通している。
故障時に、故障している装置へ追加動作を要求しない。
これはトリエステの安全性を理解するうえで本質的な点である。
では、バラストを全部捨てれば必ず助かるのか
ここで過大評価は避ける必要がある。
フェイルセーフなバラスト保持方式があるからといって、トリエステが「壊れても必ず浮上する艇」だったわけではない。
例えば、
- 耐圧球そのものの破壊
- ハッチや窓の致命的破損
- 浮力体から大量のガソリン喪失
- バラスト放出口の機械的閉塞
- 外部構造物への引っ掛かり
- 浮上中の構造損傷
などは、単純な電源断とは別の故障モードである。
安全設計では、「一つの安全機構がある」ことと、「全故障を安全化できる」ことは違う。
トリエステの鉄粒放出系が優れていたのは、電源喪失という重大な単一故障に対して、自然に安全側へ遷移する構造だった点である。
すべての故障に対する万能解ではない。
Project Nektonでは、設計だけでなく試験によって問題を潰した
深海艇の安全性は、図面上の計算だけでは完成しない。
実際に潜って初めて見つかる問題がある。
Project Nekton前の試験では、Krupp球を装備したトリエステが約18,150ftまで潜った際、球内部への漏水が発生したと米海軍の1964年回顧に記録されている。[4]
Krupp球は中央リングと両端部を組み合わせた構造で、接合部のシールが問題になった。
浮上後に対策が行われ、さらに試験潜航を重ねたうえで、チャレンジャー海淵への潜航が実施された。
この経緯は、トリエステを「一発勝負の冒険艇」と見ると見えなくなる。
実際には、
設計 → 改修 → 試験潜航 → 不具合 → シール改修 → 再試験 → 本番
という工学的な検証プロセスがあった。
最終的な記録だけを見ると1960年1月23日の一日が強調されるが、その背景には段階的な試験が存在する。[3]
トリエステの弱点は、長所と同じ場所から生まれた
トリエステの設計は、極端な深度へ行くためには合理的だった。
しかし、その合理性には代償がある。
1. 巨大な浮力体
大量のガソリンを必要とするため艇が大きくなる。
海上曳航の影響を受けやすく、荒天に弱い。
2. 小さな耐圧球
圧力には有利だが、乗員・機器・作業空間が狭い。
長時間潜航には制約がある。
3. 捨てるバラスト
確実な浮上方法だが、一度捨てた鉄粒は潜航ごとに補充する必要がある。
繰り返し運用には支援体制が必要になる。
4. 低い水平機動性
最深部へ到達する能力は非常に高いが、海底を広範囲に走り回る用途には向かない。
5. 薄い浮力体構造
圧力差を受けないので軽量化できる反面、海面での波浪や曳航時の機械的損傷には弱い。
1963年のThresher捜索後、米海軍がTrieste IIで浮力体の耐航性や機器保護を大幅に改善したのは、この運用経験があったからである。
つまり、トリエステは「深度性能」を最大化したことで、「海上運用性」「水平移動」「反復運用性」に別の課題を抱えた。
設計上のトレードオフが非常に明確な機械だった。
トリエステを成立させた3つの設計判断
ここまでを整理すると、約11km級への有人潜航を可能にしたのは、三つの設計判断だったと考えられる。
1. 耐圧空間を最小化した
人間と必要機器だけを小さな球へ入れた。
圧力差を受ける構造を最小限にしたことで、極端な外圧に耐えられた。
2. 浮力を液体へ任せた
巨大な耐圧船殻を作らず、海水より軽いガソリンを浮力材として使用した。
浮力体内外の圧力を均衡させることで、浮力体を耐圧容器にしなくて済んだ。
3. 浮上を「重りを捨てる」方式にした
深海で高圧空気を使って大量の海水を押し出す代わりに、鉄粒を捨てて正浮力を得た。
さらに鉄粒を電磁石で保持することで、全電源喪失時にも浮上側へ移行する性質を持たせた。
この三つは独立していない。
厚い耐圧球は重い。
重いから巨大な浮力体が必要になる。
巨大な浮力体のガソリンは深度で収縮する。
収縮するから捨てられるバラストが必要になる。
バラストが浮上に不可欠だから、電源喪失時にも放出される安全設計が必要になる。
一つの構造を決めると、次の要求が生まれる。
トリエステは、その連鎖を一つのシステムとして成立させた機械だった。
SELF DIAGRAM｜記事内で示すべき構造
本記事では、トリエステの写真だけでは理解しにくい内部関係を、専用図で整理する。
図では最低限、次を示す。
この図の目的は、細部寸法の再現ではない。
「どこが耐圧し、どこが浮き、どこが捨てられるのか」という機能分担を一目で示すことにある。
検証ポイント｜トリエステの構造で誤解しやすい点
1. ガソリンは主にエンジン燃料として積んでいたわけではない
大量のガソリンの主目的は浮力である。
海水より密度が低く、気体ほど圧縮されない液体として使われた。
2. 艇全体が厚い耐圧船殻だったわけではない
人間が乗る小さな球だけが強力な1気圧耐圧区画だった。
浮力体側は海圧と均衡させることで、巨大な圧力差を受けないようにした。
3. 鉄バラストは固定ウェイトではない
潜航中に少量ずつ捨てられる。
降下速度調整、深度保持、浮上に使われた。
4. 停電は必ずしも「浮上不能」を意味しなかった
鉄粒は電磁石で保持されていたため、電源が失われると放出される方向だった。
これは意図的なフェイルセーフ設計である。
5. Project Nekton仕様は1953年仕様と同一ではない
米海軍取得後に改修され、最深部用のKrupp耐圧球や浮力系変更が加えられた。
資料間で容量や重量が異なる場合、使用時期・仕様差を確認する必要がある。
6. 「5インチ厚の球」だけで潜れたわけではない
耐圧球、窓、ハッチ、シール、配線貫通部、ガソリン浮力、バラスト、電源、計測、支援運用が一体で成立して初めて潜航できる。
まとめ｜約11km潜れた理由は「強さ」より、役割分担にあった
トリエステを極深海へ到達させたものは、単純に「非常に厚い鉄」ではない。
厚い鉄だけなら、重すぎて沈んだままになる。
大量のガソリンだけなら、圧力と温度による浮力変化を制御できない。
鉄バラストだけなら、浮力源がなければ浮上できない。
電動プロペラだけでは、約11km分の鉛直移動を成立させられない。
必要だったのは、それぞれの弱点を別の要素で補うことだった。
耐圧球は人間を守る。
ガソリンは耐圧球を浮かせる。
鉄粒は艇を沈め、同時に浮力を調整する。
電磁石は鉄粒を保持し、電源喪失時には保持を失って浮上方向へ移る。
水バラストは海面での浮力と潜航開始を調整する。
小型推進器は水平位置を補助する。
そして試験潜航によって、シールや構造の問題を本番前に洗い出す。
トリエステは、極限環境へ対して一つの巨大な万能構造で挑んだのではない。
圧力、浮力、重量、安全、観測という問題を分解し、それぞれに最も単純な解を与えた。
その結果として、1960年1月23日、ウォルシュとピカールはチャレンジャー海淵まで降り、再び海面へ戻ることができた。
次回は、機械そのものから計画へ視点を移す。
欧州で生まれたトリエステを、なぜ米海軍は取得したのか。
なぜ単なる研究潜航ではなく、地球上の海の最深部を狙うProject Nektonへ発展したのか。
そこには、ピカール家の研究だけでは成立しなかった組織、資金、軍事研究、海洋学、そして1950年代の米海軍が深海へ向けた関心があった。
FACT CHECK｜出典・参考資料
- [1] Naval History and Heritage Command, “Bathyscaphe Trieste”
- [2] Naval History and Heritage Command, “Trieste”
- [3] Samuel J. Cox, Naval History and Heritage Command, “H-041-6: Trieste and the First Dive to Deepest Part of the Oceans, January 1960”
- [4] George W. Martin, Lieutenant, U.S. Navy, “Trieste—The First Ten Years,” U.S. Naval Institute Proceedings, Vol. 90/8/738, August 1964
- [5] “Professional Notes,” U.S. Naval Institute Proceedings, Vol. 85/4/674, April 1959
- [6] Richard Corfield, “The Groaning Planet,” in The Silent Landscape: The Scientific Voyage of HMS Challenger, Joseph Henry Press / National Academies
バチスカーフ・トリエステ｜人類はどうマリアナ海溝最深部へ到達したのか 第2回 全8回 全8回を見る
- 01 バチスカーフ・トリエステとは何だったのか｜1960年、有人艇がチャレンジャー海淵へ到達するまで
- 02 トリエステはどうやって約11km潜れたのか｜ガソリン浮力・耐圧球・鉄バラストの仕組み
- 03 なぜ米海軍はトリエステを買ったのか｜PiccardからProject Nektonまで
- 04 バチスカーフ・トリエステ｜1960年1月23日、最深部へどう潜ったのか｜チャレンジャー海淵9時間の記録
- 05 深海で何が壊れかけたのか｜トリエステの耐圧球・観測窓・圧力との戦い
- 06 トリエステは何mまで潜ったのか｜37,800ftから約35,800ftへ修正された理由
- 07 記録潜航の後、トリエステは何に使われたのか｜研究潜航とUSS Thresher捜索
- 08 トリエステは深海探査をどう変えたのか｜2012年・2019年へ続く「最深部」の遺産
