チャック・イェーガー｜「音速の壁」とは何だったのか｜遷音速で起きる圧縮性・衝撃波・操縦性の問題

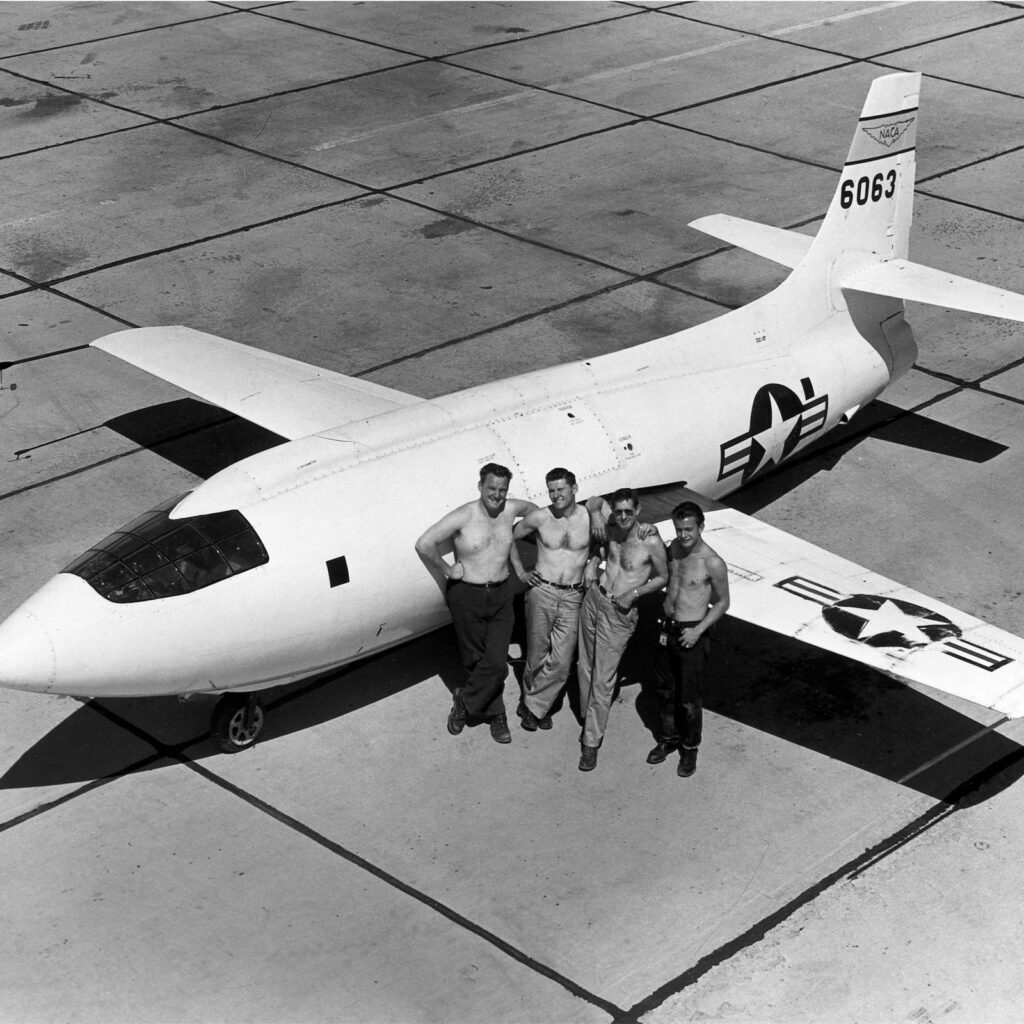

1947年10月14日、Bell X-1がMach 1.06へ到達した出来事は「音速の壁を破った」と表現される。^[2]

ただし、この「壁」は空中に存在する物理的な境界ではない。Mach 1を越えた瞬間に、機体が何か透明な膜へ衝突するわけでもない。

1940年代の航空技術者が直面していた本当の問題は、速度が音速へ近づくにつれて、空気をほぼ一定密度の流体として扱う従来の直感が通用しなくなり、翼や胴体の周囲に局所的な超音速流、衝撃波、急激な圧力変化、境界層剥離、抗力増大、揚力変化、トリム変化が発生することだった。

しかも厄介なのは、機体全体の飛行速度がまだMach 1未満でも、翼の一部ではすでにMach 1を越える流れが生じることである。

したがって「音速の壁」と呼ばれた現象は、単一の原因ではない。

圧縮性が無視できなくなること、局所流が先に音速へ達すること、そこで生じる衝撃波が翼まわりの圧力分布と境界層を変えること、そして最終的に機体の抗力・揚力・安定性・操縦性まで変化させること。

これらがMach 1前後で重なった結果、当時のパイロットには「それ以上先へ行くと機体を制御できない領域」のように見えた。

CASE055-02では、X-1そのものの機体設計へ入る前に、この遷音速域で何が起きていたのかを整理する。

Mach数は「速さ」ではなく、音が伝わる速さとの比である

Mach数は、航空機の速度をその場所の音速で割った値である。

[
M = \frac{V}{a}
]

ここで (V) は航空機または流れの速度、(a) はその場所の音速である。

したがってMach 1は「時速何km」という固定値ではない。音速は主として気体の温度によって変わるため、高度や大気条件が変われば同じMach数に対応する速度も変わる。

海面付近では音速はおよそ340m/s前後だが、高度が上がって気温が低くなると音速は低下する。だからCASE055-01で扱ったX-1のMach 1.06は、約43,000ftでおよそ700mph、約1,127km/hだった。^[2]海面付近で一般に思い浮かべる「音速の時速」と単純比較してはいけない。

Mach数が重要なのは、単なる速度表示だからではない。

NASA Glennが説明するように、高速になると空気の密度変化、つまり圧縮性を無視できなくなり、その影響の強さがMach数によって大きく変わる。低速域では空気をほぼ非圧縮として扱える場合が多いが、Mach数が1へ近づくにつれて密度変化が重要になり、衝撃波が揚力と抗力の双方へ影響する。

つまりMach数は、「機体がどれだけ速いか」を示すだけではなく、その流れを非圧縮流として近似できるのか、圧縮性を前提に考える必要があるのかを判定する重要な無次元数である。

機体がMach 1未満でも、翼の上では先にMach 1を越える

ここが「音速の壁」を理解する最重要点である。

飛行機がMach 0.8で飛んでいるからといって、機体の周囲すべての空気もMach 0.8で流れているわけではない。

翼は、周囲の流れを曲げ、加速・減速させながら揚力を作る。翼上面の流れは自由流より速くなる領域を持つため、機体全体のMach数が1未満でも、その一部だけ先に音速へ達する。

この「機体表面のどこかで初めて局所Mach 1が生じるときの自由流Mach数」を臨界Mach数、critical Mach numberという。

たとえば、ある翼の臨界Mach数が0.75なら、航空機そのものはMach 0.75で飛んでいても、翼上の局所流にはMach 1となる点が現れる。

さらに自由流Mach数を上げると、その局所超音速領域は広がる。

ここで重要なのは、臨界Mach数を越えた瞬間に即座に機体全体が危険になるわけではないことだ。NASAの歴史資料も、臨界Mach数を「表面上で初めて音速流が現れる自由流Mach数」と定義し、大きな抗力増大は通常そこから少し速度を上げたdrag-divergence Mach number付近で顕著になると整理している。

したがって、遷音速域は一本の境界線ではない。

• 自由流はまだ亜音速
• 翼上の一部だけ音速
• さらに一部が超音速
• その超音速域の末端に衝撃波が形成される
• 自由流自体もMach 1へ近づく
• やがて機体全体が超音速側へ移る

というように、亜音速と超音速が機体周囲に混在しながら状態が変化する。

この「混在する領域」こそが遷音速、transonicの難しさである。

なぜ局所超音速流の後ろに衝撃波ができるのか

翼上面で局所流がMach 1を越えたとしても、その流れがそのまま無限に超音速で続くわけではない。

翼の形状や圧力分布によって流れは再び減速し、下流の亜音速流へ接続しなければならない。

超音速流が急激に減速するとき、連続的でなめらかな圧力変化だけでは状態を接続できず、非常に薄い領域で圧力、密度、温度、速度が急変する。

これが衝撃波である。

衝撃波の前後では、速度が下がり、静圧や密度が増える。しかも衝撃波は可逆的な圧力変化ではなく、全圧損失を伴う。

航空機にとって問題なのは、この急激な圧力上昇が翼表面の境界層へ強い逆圧力勾配を与えることである。

境界層は、翼表面の摩擦の影響を受けて速度が低下している薄い流れである。主流より運動エネルギーが小さいため、後方へ向かって圧力が急に上がる条件では流れ続けることが難しくなる。

その結果、境界層が翼面から剥がれる。

これが、遷音速域で問題となるshock-induced separation、衝撃波誘起剥離である。

衝撃波があるだけでも圧力抵抗は増える。そこへ境界層剥離が加わると、翼後方の流れはさらに乱れ、抗力が増え、揚力やモーメントも変化する。

1940年代の航空技術者が「compressibility burble」と呼んだ現象は、このような圧縮性・衝撃波・剥離によって空力特性が急変する領域と深く関係していた。

「音速の壁」の正体の一つは、抗力が急に増えることだった

低速域では、速度を上げれば抗力が増えるとしても、その増加は設計者が比較的予測しやすい。

しかし遷音速域では、衝撃波に伴うwave drag、造波抗力が加わる。

臨界Mach数を越え、局所超音速領域と衝撃波が強くなるにつれて、抗力係数が急速に増える場合がある。これがdrag divergenceである。

NASA Glennの解説が「sound barrierは、実際にはsonic条件付近で圧縮性によって生じる抗力増大だった」と説明するのは、このためである。

もちろん現代の視点では、「音速の壁＝抗力増大だけ」と定義してしまうのも単純化しすぎる。

実際にパイロットを危険にしたのは、抗力だけではなかった。

• 揚力の変化
• 圧力中心の移動
• ピッチングモーメントの変化
• 水平尾翼へ流れ込むdownwashの変化
• 昇降舵の効き低下
• バフェッティング
• 衝撃波誘起剥離
• 機体振動
• 急降下からの回復困難

などが同時に問題となった。

つまり「推力が足りないからMach 1を越えられなかった」のではない。

Mach 1へ近づく過程で、機体を安定して制御するための空力特性そのものが変わってしまうことが、より深刻な問題だった。

P-38で起きた「操縦桿がコンクリートに埋まった」ような感覚

遷音速問題が単なる理論ではないことを示した代表例が、第二次世界大戦期のLockheed P-38 Lightningである。

P-38は高高度から急降下するとMach 0.7台へ近づき、翼上に局所超音速流と衝撃波が生じた。

NASAのP-38解説では、これによって抗力が増え、揚力が減少し、さらに翼の揚力中心が後方へ移動することで機首下げ傾向が強まったと説明されている。

急降下中のパイロットにとっては深刻だった。

機首が下がる。
速度が上がる。
遷音速効果がさらに強まる。
操縦桿を引いても十分に回復できない。

NASAが紹介するパイロットの表現では、操縦桿は「約2フィートのコンクリートに埋め込まれた」ように感じられたという。

これは操縦索が本当に固定されたという意味ではない。

翼まわりと水平尾翼まわりの圧力場が変化し、従来の昇降舵操作では必要なピッチングモーメントを得られなくなったのである。

NASAのより詳細なX-1史では、1941年にLockheedテストパイロットRalph VirdenがP-38の高速降下から回復できず事故死した事例も、圧縮性問題が航空界へ与えた衝撃として扱われている。

P-38はMach 1へ到達するための機体ではなかった。

それでも、実用機が高速化した結果、「Mach 1へ行く前にすでに危険な遷音速現象が始まる」という現実を示した。

これが研究専用機X-1の必要性へ直接つながっていく。

なぜ昇降舵が効かなくなるのか

通常の尾翼では、水平安定板の後端にある昇降舵を動かし、尾翼が生む揚力を変化させることで機首上げ・機首下げのモーメントを作る。

ところが遷音速域では、衝撃波が水平尾翼上に形成されたり、翼から流れてくるdownwashが急変したりすると、昇降舵の効きが大幅に変わる。

NACAの1947年X-1会議資料では、Mach 1前後で「almost complete loss of elevator control」、つまり昇降舵による操縦効果がほぼ失われる領域が報告されている。

ここでX-1にとって重要だったのが、昇降舵だけに頼らず、水平安定板そのものの取付角を飛行中に調整できたことである。

通常の昇降舵は水平尾翼後部の小さな面だけを動かす。一方、adjustable stabilizerは水平安定板全体の角度を変える。

Mach 1前後で昇降舵の有効性が低下しても、尾翼全体の迎角を変えればより大きなモーメントを作れる。

Bell側のNACA会議資料には、翼後流と水平尾翼の干渉が遷音速飛行の大きな問題になると予想し、水平安定板をできるだけ翼後流から離して高く配置し、さらに大きなtrim変化へ対応できるよう迅速に角度調整可能としたことが記されている。

これはX-1の設計上の重要点だが、機体設計そのものはCASE055-03で扱う。

CASE055-02で重要なのは、「Mach 1へ達するには単に推力を増やせばよい」のではなく、従来の操舵方式が効かなくなる可能性を前提に、機体の姿勢を維持・回復できる制御手段が必要だったということだ。

「Mach tuck」はなぜ起こるのか

遷音速域では、翼上の衝撃波位置と圧力分布がMach数の上昇とともに変化する。

その結果、翼全体として見た圧力中心や空力中心の実効的な位置が変わり、機首下げ方向のピッチングモーメントが強まる場合がある。

この高速域の機首下げ傾向は一般にMach tuckと呼ばれる。

P-38で見られた急降下回復困難も、この問題と密接に関係している。

ただし、Mach tuckを「衝撃波が翼を後ろから押して機首を下げる」といった単純な力学図で理解するのは正確ではない。

実際には、

1. 局所超音速域が形成される
2. 衝撃波位置が変化する
3. 翼面上の圧力分布が変わる
4. 剥離や揚力分布も変わる
5. 翼後流のdownwashが変化する
6. 水平尾翼が受ける流れも変化する
7. 機体全体のピッチングモーメントが変化する

という複合的な現象である。

機体形状、翼厚、迎角、尾翼位置などによって現れ方も異なる。

だからこそ、遷音速飛行では「Mach 0.8ならどの航空機でも同じ現象が起きる」とは言えない。

臨界Mach数もdrag-divergence Mach numberも、翼型や機体形状によって変わる。

翼が厚いほど、遷音速問題は早く現れやすい

初期の高速空力研究で重要だった発見の一つが、翼型の厚さと臨界Mach数の関係だった。

一般に、同じ条件なら厚い翼ほど翼表面で流れを強く加速させるため、比較的低い自由流Mach数で局所Mach 1へ達しやすい。

NASAのX-1史では、X-1-1の翼厚比は8%、X-1-2は10%だったとされる。

1947年6月30日に軍とNACAが試験計画を分担した際、軍側は薄い8%翼のX-1-1を使ってMach 1.1へ早く到達する加速試験を行い、NACAは10%翼のX-1-2を使ってより詳細な遷音速研究を進めることになった。^[2]

この差は単なる機体番号の違いではない。

薄い翼は、局所流の過度な加速を抑え、臨界Mach数やdrag-divergence Mach numberを高い側へ移すうえで有利になる。

後の高速機で薄翼、後退翼、超臨界翼などが発達していく背景にも、同じ問題がある。

ただしX-1は後退翼ではなく直線翼だった。

1940年代半ばのX-1は「後退翼によって超音速化する完成形」を目指した機体ではない。まず未知のMach 1前後を安全に通過し、データを取ることを目的とした研究機だった。

この設計思想はCASE055-03で詳しく扱う。

なぜ当時の風洞だけでは十分でなかったのか

「危険なら実機を飛ばさず、風洞で調べればよい」と考えたくなる。

しかし1940年代、Mach 1前後こそ風洞にとって最も厄介な領域の一つだった。

風洞の試験部で流れを音速へ近づけると、模型だけでなく風洞壁との間でも衝撃波や圧力場の干渉が起こる。流路が事実上「choke」し、模型単独の空力特性を正確に測ることが難しくなる。

NASAのD-558-II解説は、1940年代初頭にtransonic research airplaneが必要になった理由として、概ねMach 0.8〜1.2の範囲で正確な風洞データが不足していたことを挙げている。

つまり、ちょうど航空機が最も知りたい速度域で、地上試験設備の側にも測定上の穴があった。

この問題は後にNACA Langleyのslotted-throat transonic tunnelなどによって改善される。

風洞壁にスロットを設け、衝撃波の反射やchokingの影響を軽減することで、遷音速域の模型試験精度を高める技術が発達した。

しかしX-1計画が始まった段階では、その問題はまだ完全に解消されていない。

だから研究者は、実際の大気中を飛ぶ研究機を必要とした。

X-1は「風洞の代わり」ではない。

風洞、理論、飛行試験を組み合わせ、互いの不足を補うための飛行実験プラットフォームだった。

「音速付近が危険」から「音速を越えると必ず危険」へ飛躍してはいけない

ここまで見ると、Mach 1へ近づくほど問題が増えるように見える。

実際、遷音速域では多くの空力量が急激に変化するため、設計上非常に難しい。

しかし、ここから「Mach 1以上は本質的に飛行不能」と結論するのは誤りである。

超音速側へ十分に移れば、流れ場は再び「超音速流として」整理できる。

もちろん衝撃波、造波抗力、空力加熱など新しい問題は残るが、Mach 1付近のように亜音速域と超音速域が複雑に混在し、衝撃波位置が機体上を移動しながら特性が急変する状態とは異なる。

これが「遷音速域が難しい」という意味である。

たとえば現代の旅客機は通常Mach 0.8台で巡航する。機体全体は亜音速でも、翼上には局所的に超音速域が形成される場合がある。そのため現代機でも遷音速空力は日常的な設計課題であり、後退翼や超臨界翼、胴体と翼の形状最適化などによって衝撃波と抗力を管理している。

つまり「音速の壁」は1947年に消滅したわけではない。

Mach 1付近の物理現象がなくなったのではなく、その現象を理解し、予測し、機体設計で制御できるようになった。

ここが本質である。

1940年代の「壁」は、未知であることそのものだった

P-38のような実用機で圧縮性問題が現れ始めたとき、パイロットには突然操縦が重くなり、機体が機首下げへ入り、引き起こせなくなるように見えた。

一方、設計者には風洞データの信頼性が低下し、従来の低速理論がそのまま使えなくなる領域に見えた。

さらに推進側から見れば、急増する抗力を上回る推力を確保する必要がある。

構造側から見れば、バフェッティングや大きな荷重変化に耐えなければならない。

操縦系側から見れば、昇降舵の効きが変わる状況でも姿勢を維持する必要がある。

つまり「sound barrier」という言葉には、単一の数式で表せる一つの壁ではなく、当時まだ十分に解けていなかった複数の技術問題が重なっていた。

X-1が果たした役割は、それらを一度に魔法のように消したことではない。

試験飛行によってMach 1付近のデータを取り、速度を段階的に広げ、「どこで何が起きるのか」を測定可能な問題へ変えたことである。

未知の領域が、設計可能な領域へ変わる。

これこそ1947年の突破が持つ工学的意味だった。

SELF DIAGRAM｜遷音速で何が起きるか

CASE055-D01では、遷音速の状態変化を次の概念で示す。

亜音速自由流
→ 翼上面で局所流が加速
→ 臨界Mach数で局所Mach 1
→ 局所超音速域が形成
→ 後端側に衝撃波
→ 急激な圧力上昇
→ 境界層剥離の可能性
→ 抗力増大・揚力/モーメント変化
→ バフェッティング・操縦性悪化

この図は特定のX-1飛行のCFD解析結果ではない。

翼上面の局所超音速域と衝撃波、そしてその下流で起こり得る剥離を概念的に示すものであり、数値的な衝撃波位置や圧力係数を再現するものではない。

検証ポイント｜「音速の壁」を誤解しやすい点

Mach 1になった瞬間に突然すべての現象が始まる？

違う。

機体全体がMach 1になる前から、翼上面などの局所流は音速へ達し、超音速域と衝撃波が形成され得る。そのため遷音速問題はMach 1未満から始まる。

Mach 1未満なら衝撃波は生じない？

違う。

自由流Mach数が1未満でも、翼まわりで局所流がMach 1を越えれば、その超音速域の終端に衝撃波が形成されることがある。

「音速の壁」の正体は抗力だけ？

不十分。

抗力急増は重要だが、揚力、圧力分布、ピッチングモーメント、水平尾翼への流れ、操舵力、バフェッティング、剥離なども大きな問題だった。

Mach 1を越えれば機体は衝撃を受ける？

「壁へ衝突する」ような単発の衝撃をパイロットが受けるわけではない。

衝撃波は機体周囲の流れ場として形成され、地上ではその圧力変化がソニックブームとして観測される。

P-38はMach 1を越えたから操縦不能になった？

違う。

P-38の問題はMach 1未満の高速降下ですでに発生していた。翼上の局所超音速流、衝撃波、剥離、圧力分布変化など、遷音速の圧縮性効果が原因だった。

X-1は強力なロケットを積んだから解決できた？

それだけではない。

推力は必要条件だったが、薄い翼、機体形状、調整可能な水平安定板、計測系、空中発進、段階的な試験計画を含めて初めてMach 1付近を安全に研究できた。

次は「なぜX-1はあの形だったのか」へ進む

ここまでで、「音速の壁」が物理的な壁ではなく、Mach 1前後で圧縮性、局所超音速流、衝撃波、剥離、抗力、揚力、トリム、操縦性が連動して変化する技術的な難所だったことがわかった。

すると次の問いが出てくる。

その難所を通過するために、なぜBell X-1はあの形になったのか。

なぜ胴体は弾丸のように細長かったのか。
なぜ翼は後退翼ではなく、薄い直線翼だったのか。
なぜロケットエンジンを使ったのか。
なぜB-29から空中発進したのか。
なぜ水平安定板の角度を飛行中に変えられるようにしたのか。

CASE055-03では、X-1を「速い飛行機」としてではなく、遷音速から超音速へ入るために設計された実験装置として分解する。

1947年に突破されたのは、空に存在する壁ではない。

理解できていなかった流れと、制御できていなかった機体挙動の境界だった。
